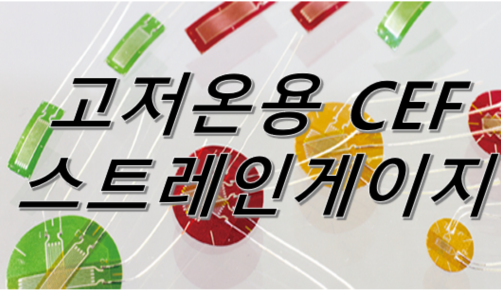

TML 스트레인게이지, 고저온용 CEF 시리즈



CEF 시리즈 고저온용 변형 게이지



고저온용 변형 게이지 CEF 시리즈는 폴리이미드 수지를 베이스로 이용한 변형 게이지입니다. 저항 소자에는 특수 합금을 사용하고 있습니다. 사용 온도가 -269~+200℃로 광범위한 온도 환경에서 사용할 수 있습니다.



Applicable specimen	Metal, Ceramics
Operational temperature(℃)	-269 to +200℃
Temperature compensation range(℃)	-196 to +80℃
Applicable adhesive	C-1, EA-2A, CN
Backing	Polyimide
Element	Special alloy foil
Strain limit	1% (10000 x 10-6 strain)
Fatigue life at room temperature	1 x 106 (±1500 x 10-6 strain)





Gauge pattern	Type	Gauge	Gauge	Backing	Backing	Resistance
		length	width	length	width	(Ω)
		(mm)	(mm)	(mm)	(mm)
Single element	CEFLA-1-11	1	0.5	4	2.2	120
(G.F. 2.1 approx.)	CEFLA-1-17
	CEFLA-1-23
CEF-1-11	CEFLA-3-11	3	0.6	6.9	2.8	120
	CEFLA-3-17
	CEFLA-3-23
	CEFLA-6-11	6	1	10.6	3.1	120
	CEFLA-6-17
	CEFLA-6-23



Purpose	Lead wires	Lead wire symbol	Operating temperature range(℃)	Gauge type exampled
High and low temperature	3-strand twisted FEP wire	6FA♦LT	－269 to＋200	CEFLA-1-11-6FA3LT-F
	3-strand twisted FEP single-core wire	6FB♦LT		CEFLA-1-11-6FB3LT-F
	3-strand twisted PTFE wire	4FA♦LT	－269 to＋260	CEFLA-1-11-4FA3LT-F
	3-strand twisted PTFE single-core wire	4FB♦LT		CEFLA-1-11-4FB3LT-F
