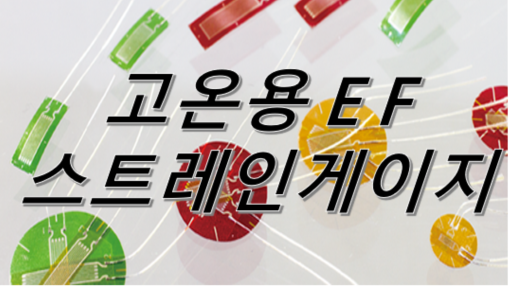

TML 스트레인게이지, 고온용 EF 시리즈



EF시리즈고온용변형게이지



폴리이미드수지를베이스로사용한고온역용의변형게이지입니다. 더욱 콤팩트해지는 프린트 기판이나 실장 부품 등의 기계적 특성을 측정하는 변형 게이지로서 초소형 디자인으로 되어 있습니다. 단축 게이지의 사용 온도는 2축, 3축 게이지와 달리 최고 300℃입니다.



Applicable specimen	Metal, Composite material
Operational temperature	EFLK/EFLX: -196 to +300℃
	EFCA/EFRA: -196 to +200℃
Temperature compensation range	EFLK/EFLX: +10 to +150℃
	EFCA/EFRA: 0 to +150℃
Applicable adhesive	CN, EB-2, NP-50B, C-1
Backing	Polyimide
Element	Ni-Cr
Strain limit	1% (10000 x 10-6 strain)
Fatigue life at room temperature	1 x 106(±1500 x 10-6 strain)



Gauge pattern	Type	Gauge	Gauge	Backing	Backing	Resistance (Ω)
		length	width	length	width
		(mm)	(mm)	(mm)	(mm)
	EFLK-02-11	0.2	0.8	1.6	1.2	120
EFLK-02
	EFLX-02-11	0.2	0.8	1.8	1.2	120
EFLX-02





Gauge pattern	Type	Gauge	Gauge	Backing	Backing	Resistance (Ω)
		length	width	length	width
		(mm)	(mm)	(mm)	(mm)
	EFCA-05-11	0.5	0.4	φ3.8		120
EFRA-05	EFRA-05-11	0.5	0.4	φ3.8		120



EF.pdf

0.93MB
