COZYINT, LOADCELL, 벤딩&시어빔형 로드셀

CBSA 250 kgf ~ 5 tf



FEATURE



SPECIFICATION

정격용량(R.C.)	250, 500 kgf, 1, 2, 3, 5 tf
정격출력(R.O.)	3.0 ± 0.1 mV/V
종합오차	≤ 0.03% R.O.
반복성	≤ 0.01% R.O.
크리프(30분)	≤ 0.03% R.O.
제로 밸런스	0 ± 0.03 mV/V
입력 단자간 저항	350 ± 3.5Ω
출력 단자간 저항	350 ± 3.5Ω
절연 저항	> 2000MΩ
영점의 온도영향	0.028% / 10℃
출력의 온도영항	0.015% / 10℃
권장 인가전압	10V DC
허용 과부화	150% R.C.
온도 보상범위	-10 ~ 40℃
허용 온도범위	-10 ~ 70℃

CBSA.dwg

0.15MB

CBSA.pdf

0.53MB



CBSB 150 kgf ~ 10 tf

FEATURE

· Mounting 일체형 시어빔형 로드셀

· 탱크, 호퍼의 플랫폼 스케일에 최적

· 방진, 방수등급 : IP66

· 재질 : Nickel plated steel

SPECIFICATION

정격용량(R.C.)	150, 250, 300, 500 kgf, 1, 2, 3, 5, 10 tf
정격출력(R.O.)	3.0 ± 0.01 mV/V (150K : 1.5, 300K : 2.0)
종합오차	≤ 0.03% R.O.
반복성	≤ 0.01% R.O.
크리프(30분)	≤ 0.03% R.O.
제로 밸런스	0 ± 0.03 mV/V
입력 단자간 저항	350 ± 3.5Ω
출력 단자간 저항	350 ± 3.5Ω
절연 저항	> 2000MΩ
영점의 온도영향	0.028% / 10℃
출력의 온도영항	0.015% / 10℃
권장 인가전압	10V DC
허용 과부화	150% R.C.
온도 보상범위	-10 ~ 40℃
허용 온도범위	-10 ~ 70℃





CBSB.dwg

0.17MB

CBSB.pdf

0.60MB

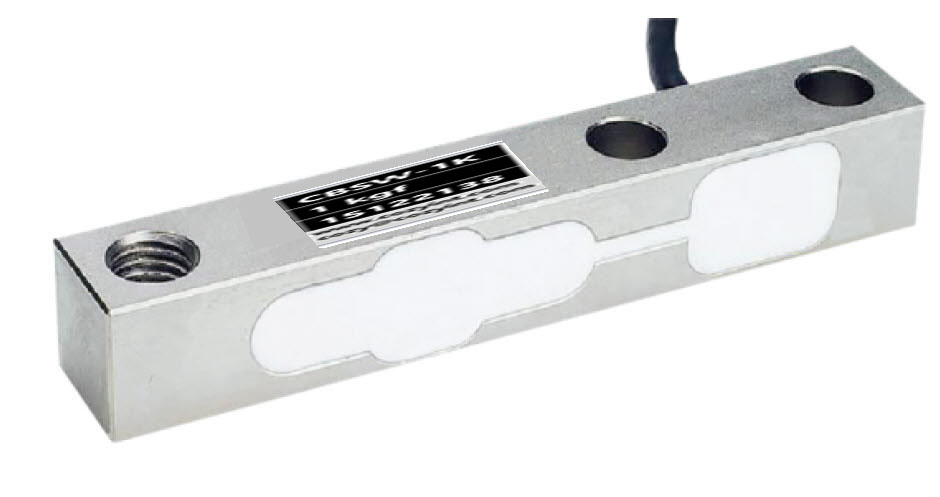

CBSM 100 kgf ~ 1 tf

FEATURE



· 슬림 시어빔형 로드셀

· 방진, 방수등금 : IP66

· 재질 : Nickel plated steel

SPECIFICATION

정격용량(R.C.)	100, 250, 500 kgf, 1 tf
정격출력(R.O.)	2.0 ± 0.01 mV/V
종합오차	≤ 0.03% R.O.
반복성	≤ 0.015% R.O.
크리프(30분)	≤ 0.03% R.O.
제로 밸런스	0 ± 0.2 mV/V
입력 단자간 저항	400 ± 50Ω
출력 단자간 저항	350 ± 3.5Ω
절연 저항	> 2000MΩ
영점의 온도영향	0.03% / 10℃
출력의 온도영항	0.015% / 10℃
권장 인가전압	10V DC
허용 과부화	150% R.C.
온도 보상범위	-10 ~ 40℃
허용 온도범위	-10 ~ 60℃



CBSM.dwg

0.15MB

CBSM.pdf

0.55MB

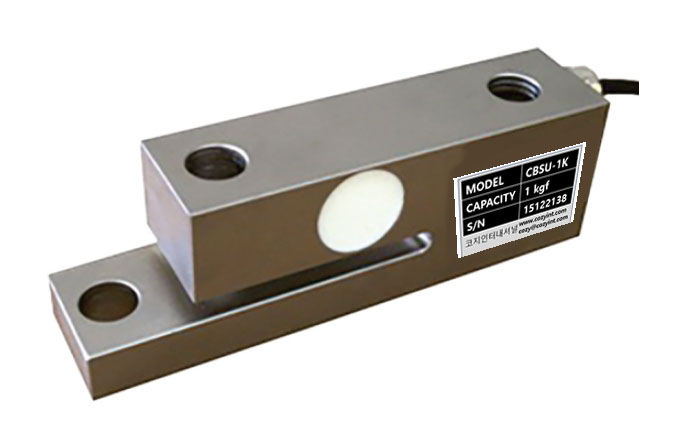

CBSU 250 kgf ~ 2 tf

FEATURE



· Mounting 일체형 시어빔형 로드셀

· 탱크, 호퍼의 플랫폼 스케일에 최적

· 방진, 방수등급 : IP66

· 재질 : Nickl plated steel

SPECIFICATION

정격용량(R.C.)	250, 500 kgf, 1, 2tf
정격출력(R.O.)	3.0 ± 0.1 mV/V
종합오차	≤ 0.02% R.O.
반복성	≤ 0.01% R.O.
크리프(30분)	≤ 0.01% R.O.
제로 밸런스	0 ± 0.05 mV/V
입력 단자간 저항	350 ± 3.5Ω
출력 단자간 저항	350 ± 3.5Ω
절연 저항	> 2000MΩ
영점의 온도영향	0.03% / 10℃
출력의 온도영항	0.03% / 10℃
권장 인가전압	10V DC
허용 과부화	150% R.C.
온도 보상범위	-10 ~ 40℃
허용 온도범위	-10 ~ 70℃

CBSU.dwg

0.14MB

CBSU.pdf

0.54MB

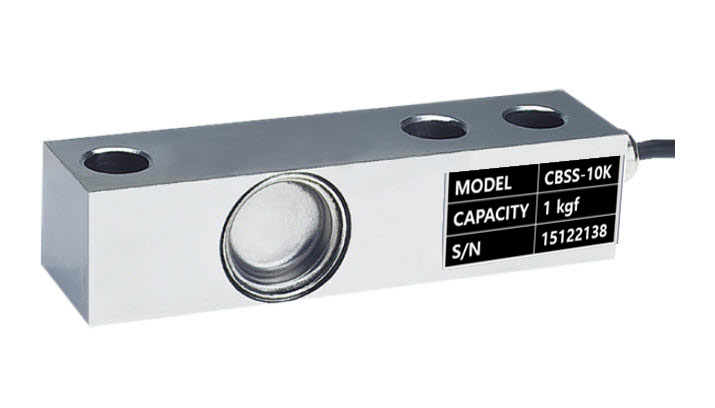

CBSS 300 kgf ~ 5 tf

FEATURE



· 시어빔형 로드셀

· Stainless steel, 밀폐형 구조

· 방진, 방수등금 : IP67

SPECIFICATION

정격용량(R.C.)	300, 500 kgf, 1, 2, 3, 5 tf
정격출력(R.O.)	2.0 ± 0.01 mV/V
종합오차	≤ 0.03% R.O.
반복성	≤ 0.01% R.O.
크리프(30분)	≤ 0.03% R.O.
제로 밸런스	0 ± 0.2 mV/V
입력 단자간 저항	350 ± 3.5Ω
출력 단자간 저항	350 ± 3.5Ω
절연 저항	> 2000MΩ
영점의 온도영향	0.028% / 10℃
출력의 온도영항	0.014% / 10℃
권장 인가전압	10V DC
허용 과부화	150% R.C.
온도 보상범위	-10 ~ 40℃
허용 온도범위	-10 ~ 70℃



CBSS.dwg

0.14MB

CBSS.pdf

0.53MB



SB210 150 kgf ~ 10 tf





FEATURE



· Mounting 일체형 시어빔형 로드셀

· 탱크, 호퍼의 플랫폼 스케일에 최적

· 방진, 방수등금 : IP66

· 재질 : Nickel plated steel

SPECIFICATION

정격용량(R.C.)	150, 200, 250, 300, 500 kgf, 1, 2, 3, 5, 10tf
정격출력(R.O.)	2.0 ± 0.01 mV/V
종합오차	≤ 0.03% R.O.
반복성	≤ 0.01% R.O.
크리프(30분)	≤ 0.03% R.O.
제로 밸런스	0 ± 0.2 mV/V
입력 단자간 저항	400 ± 50Ω
출력 단자간 저항	350 ± 3.5Ω
절연 저항	> 2000MΩ
영점의 온도영향	0.03% / 10℃
출력의 온도영항	0.03% / 10℃
권장 인가전압	10V DC
허용 과부화	150% R.C.
온도 보상범위	-10 ~ 40℃
허용 온도범위	-10 ~ 70℃

SB210.dwg

0.17MB

SB210.pdf

0.54MB
