COZYINT, LOADCELL, SINGLE POINT,

by blackswan1 2025. 10. 1.

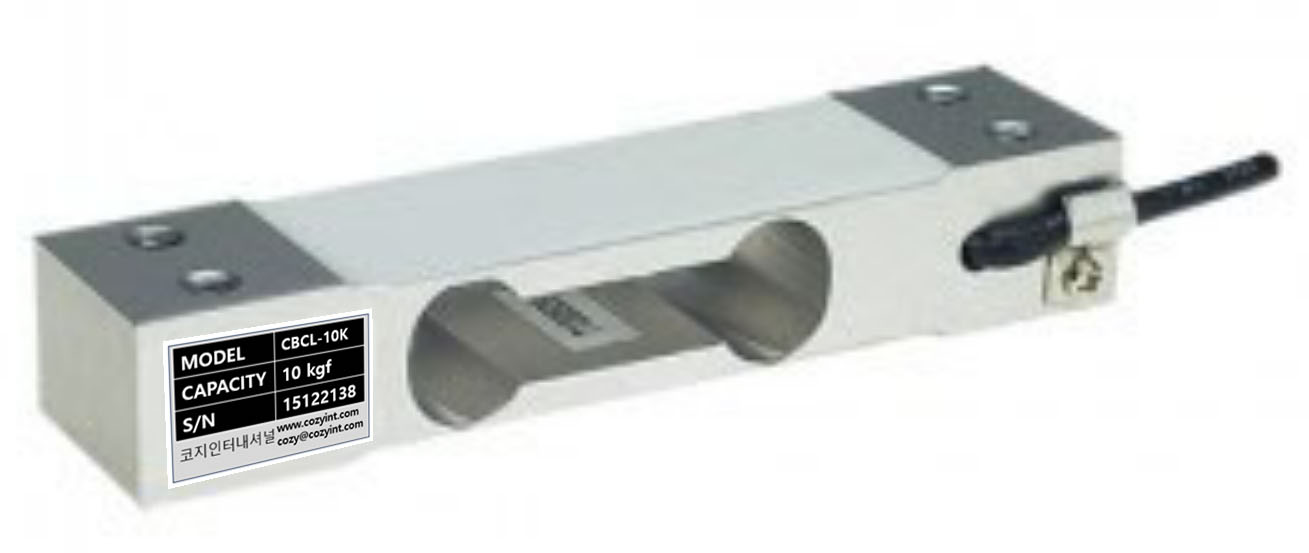

CBCL 5 kgf ~ 50 kgf











FEATURE

· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 300 x 300 mm

SPECIFICATION

정격용량(R.C.) 5, 6, 10, 15, 20, 30, 50 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.03% R.O.
반복성 ≤ 0.01% R.O.
크리프(30분) ≤ 0.03% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.028% / 10℃
출력의 온도영항 0.014% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃

CBCL.dwg
0.14MB
CBCL.pdf
0.61MB

CBCA 5 kgf ~ 100 kgf



FEATURE

· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 400 x 400 mm

SPECIFICATION

정격용량(R.C.) 5, 10, 15, 20, 30, 50, 75, 100 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.03% R.O.
반복성 ≤ 0.02% R.O.
크리프(30분) ≤ 0.03% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.028% / 10℃
출력의 온도영항 0.014% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃



CBCA.dwg
0.14MB
CBCA.pdf
0.49MB



CBCD 30 kgf ~ 500 kgf








· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 400 x 600 mm

· Bench scale외 각종 Weighing scale에 적합

SPECIFICATION

정격용량(R.C.) 30, 50, 100, 150, 250, 300, 500 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.03% R.O.
반복성 ≤ 0.01% R.O.
크리프(30분) ≤ 0.03% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.028% / 10℃
출력의 온도영항 0.014% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃





CBCD.dwg
0.14MB
CBCD.pdf
0.52MB

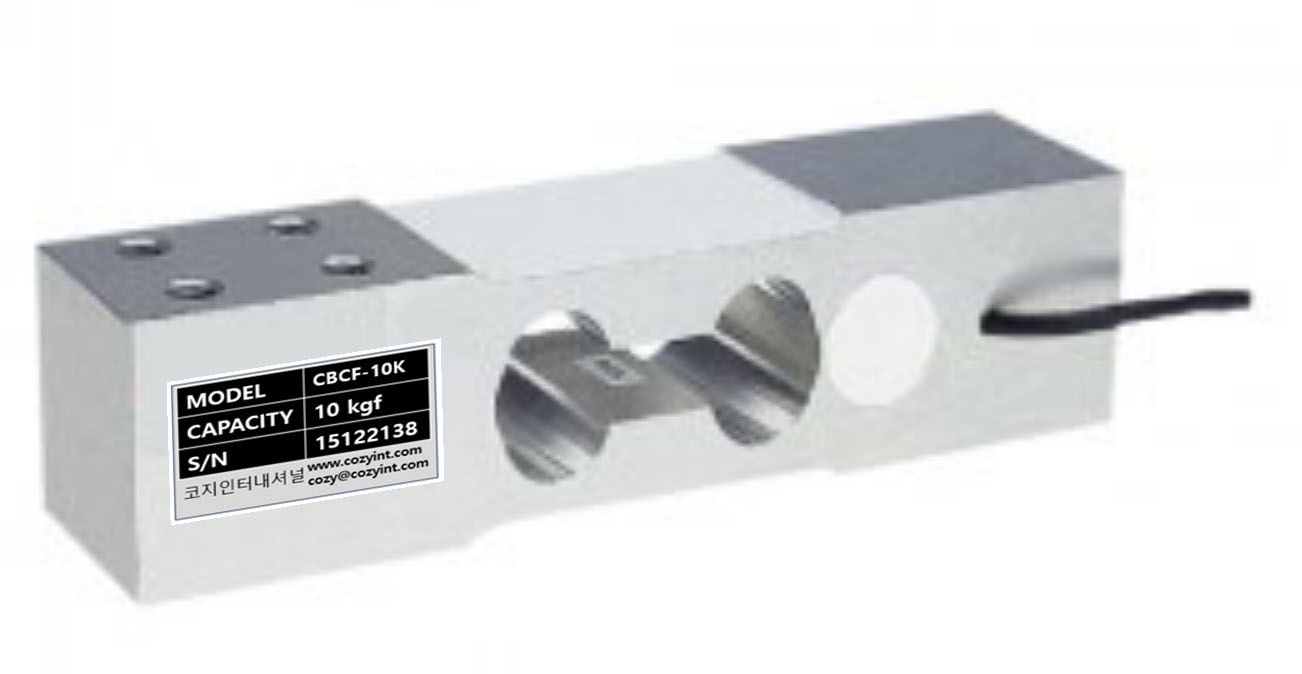

CBCF 300 kgf ~ 600 kgf



FEATURE



· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 600 x 600 mm

SPECIFICATION

정격용량(R.C.) 300, 600 kgf
정격출력(R.O.) 약 1.2 mV/V
종합오차 ≤ 0.03% R.O.
반복성 ≤ 0.01% R.O.
크리프(30분) ≤ 0.03% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.04% / 10℃
출력의 온도영항 0.015% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃





CBCF.dwg
0.14MB
CBCF.pdf
0.61MB

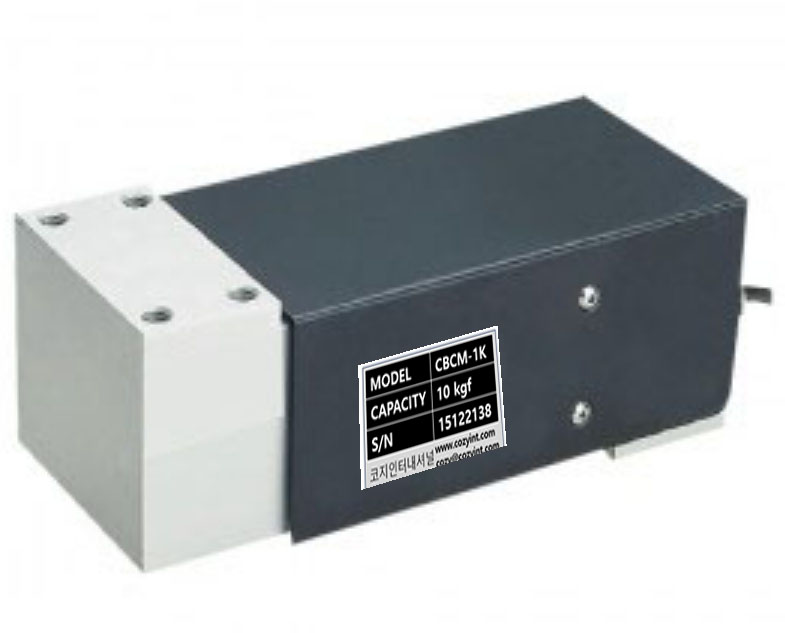

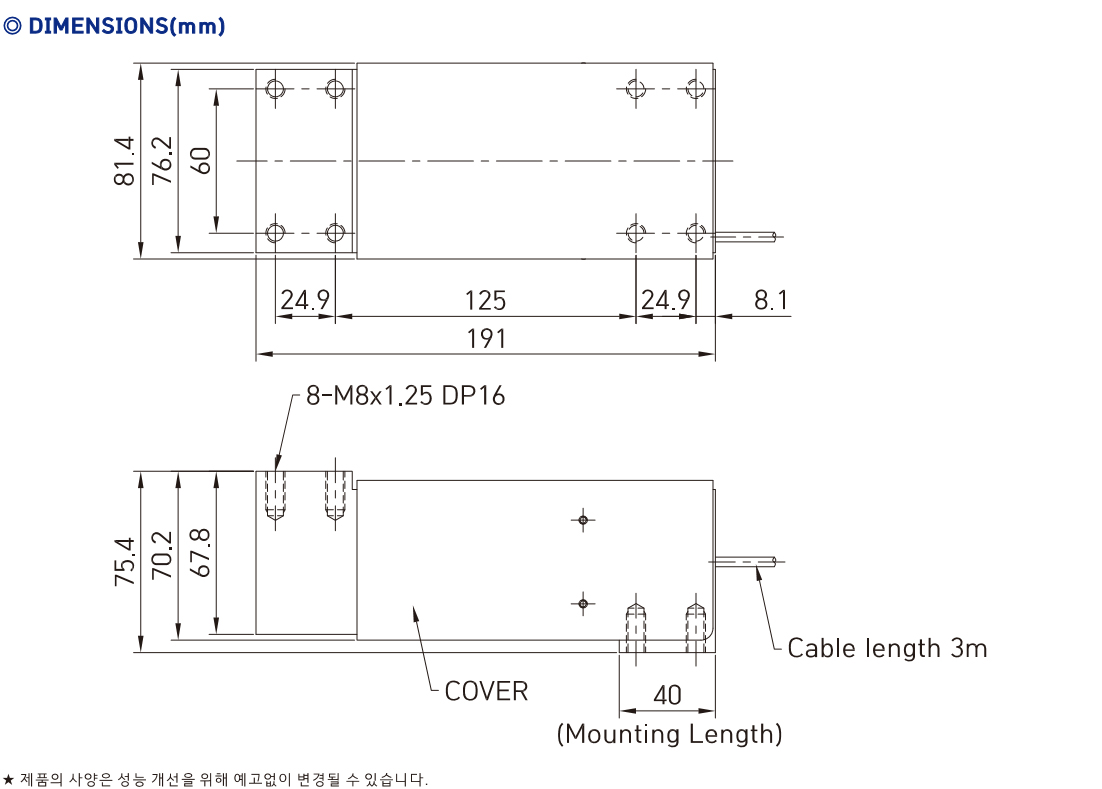

CBCM 50 kgf ~ 500 kgf







FEATURE



· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 600 x 600 mm



SPECIFICATION

정격용량(R.C.) 50, 75, 100, 150, 200, 250, 300, 500 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.03% R.O.
반복성 ≤ 0.01% R.O.
크리프(30분) ≤ 0.03% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.028% / 10℃
출력의 온도영항 0.014% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃









CBCM.dwg
0.14MB
CBCM.pdf
0.65MB



CBCN 30 kgf ~ 200 kgf







FEATURE

· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP67

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 400 x 600 mm

SPECIFICATION

정격용량(R.C.) 30, 50, 60, 70, 100, 150, 180, 200 kgf
정격출력(R.O.) 1.6 ± 0.16 mV/V
종합오차 ≤ 0.02% R.O.
반복성 ≤ 0.02% R.O.
크리프(30분) ≤ 0.02% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.03% / 10℃
출력의 온도영항 0.03% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃







CBCN.dwg
0.14MB
CBCN.pdf
0.62MB

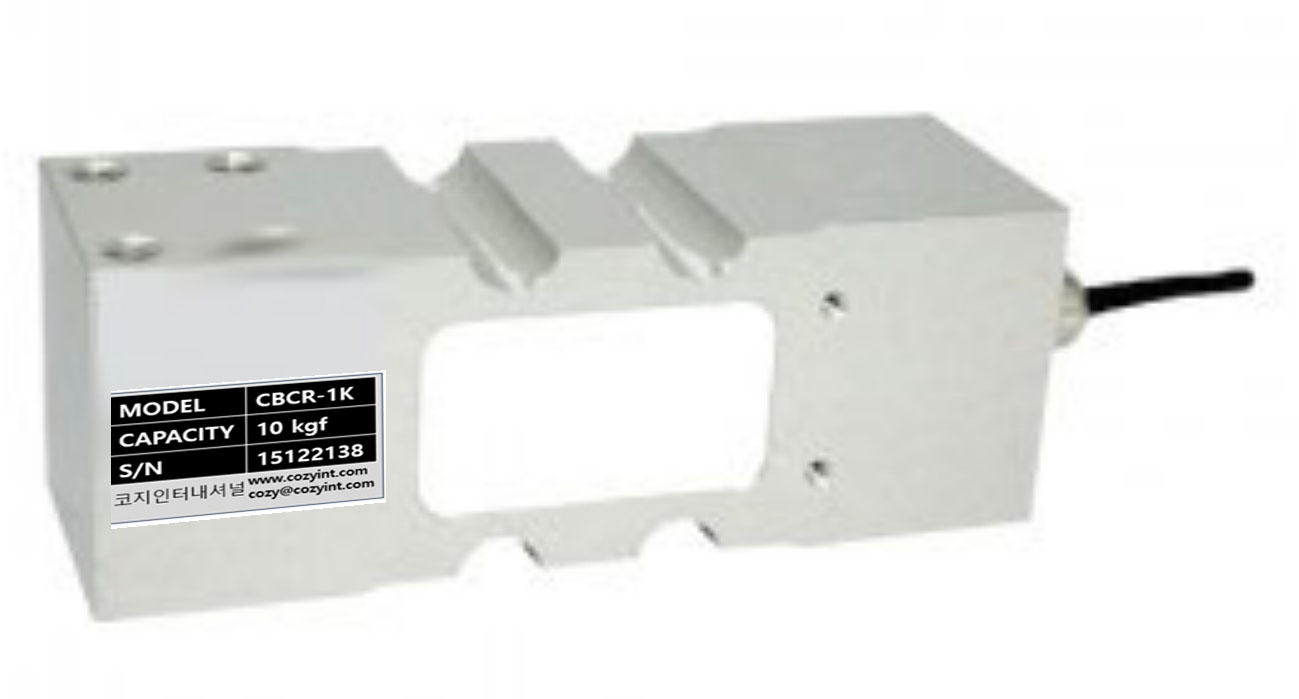

CBCR 30 kgf ~ 200 kgf





FEATURE

· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP67

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 400 x 600 mm

SPECIFICATION

정격용량(R.C.) 30, 50, 60, 70, 100, 150, 180, 200 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.02% R.O.
반복성 ≤ 0.02% R.O.
크리프(30분) ≤ 0.02% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.03% / 10℃
출력의 온도영항 0.03% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃





CBCR.pdf
0.61MB

CBCC 3 kgf ~ 15 kgf



FEATURE



· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum, Stainless Steel cover

· 최대 허용 플랫폼 크기 : 400 x 400 mm

SPECIFICATION

정격용량(R.C.) 3, 5, 7, 10, 15 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.02% R.O.
반복성 ≤ 0.01% R.O.
크리프(30분) ≤ 0.017% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.014% / 10℃
출력의 온도영항 0.014% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃





CBCC.dwg
0.14MB
CBCC.pdf
0.58MB

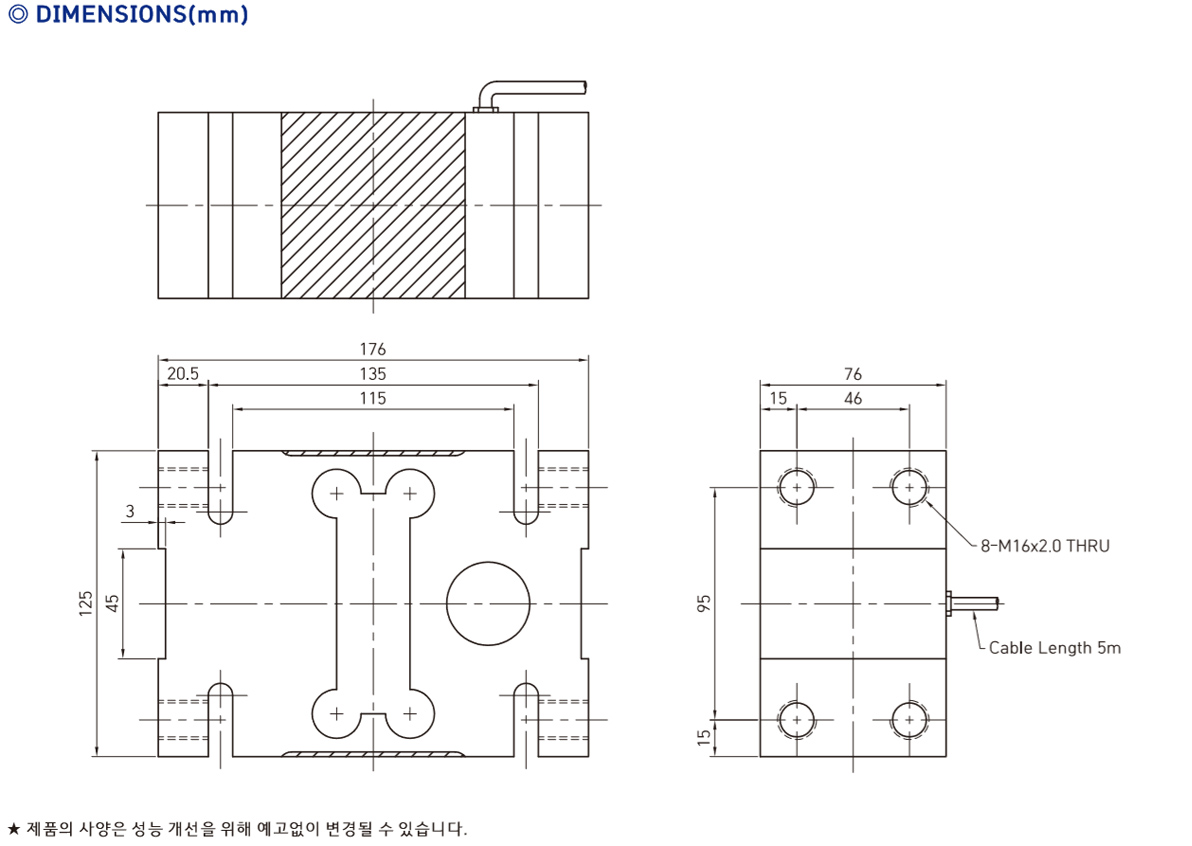

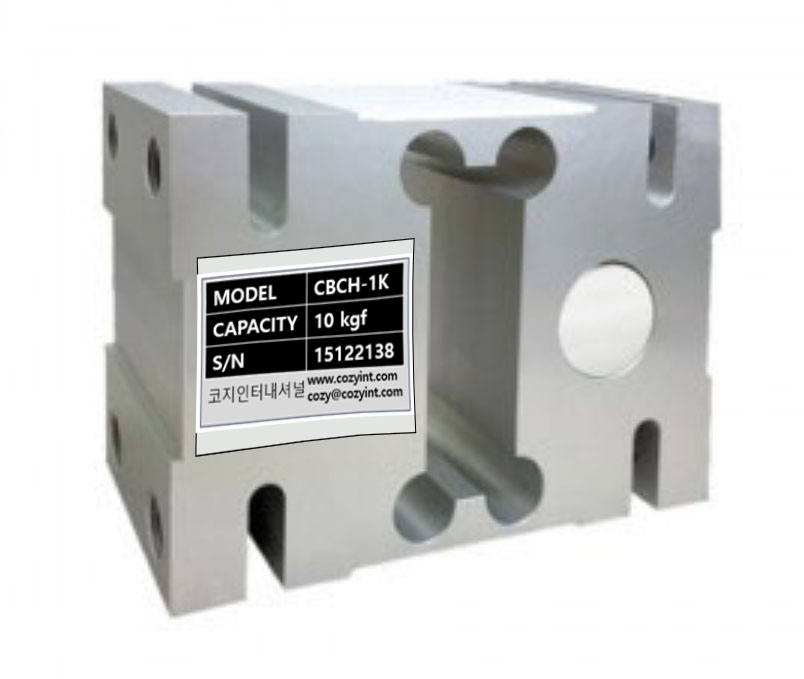

CBCH 100kgf ~ 2tf



FEATURE



· 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급: IP65

· 재질: Anidized Aluminum

SPECIFICATION

정격용량(R.C.) 100, 150, 200, 300, 500 kgf, 1, 2 tf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 0.03% R.O.
반복성 0.01% R.O.
크리프(30분) 0.03% R.O.
제로 밸런스 0 ± 0.1 mV/V
입력 단자간 저항 400 ± 20Ω
출력 단자간 저항 350 ± 3.5Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.028% / 10℃
출력의 온도영항 0.014% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃







CBCH.dwg
0.14MB
CBCH.pdf
0.55MB

CJ3 50 kgf ~ 200 kgf CJ3 50 kgf ~ 200 kgf







FEATURE



· 저가형 싱글포인트 로드셀

· 편심하중 보장

· 방진, 방수등급 : IP65

· 재질 : Anodized Aluminum

· 최대 허용 플랫폼 크기 : 300 x 300 mm

SPECIFICATION

정격용량(R.C.) 50, 75, 100, 150, 200 kgf
정격출력(R.O.) 2.0 ± 0.2 mV/V
종합오차 ≤ 0.05% R.O.
반복성 ≤ 0.02% R.O.
크리프(30분) ≤ 0.03% R.O.
제로 밸런스 0 ± 0.05 mV/V
입력 단자간 저항 1180 ± 100Ω
출력 단자간 저항 1000 ± 10Ω
절연 저항 > 2000MΩ
영점의 온도영향 0.05% / 10℃
출력의 온도영항 0.05% / 10℃
권장 인가전압 10V DC
허용 과부화 150% R.C.
온도 보상범위 -10 ~ 40℃
허용 온도범위 -10 ~ 70℃



CJ3.dwg
0.14MB
CJ3.pdf
0.64MB
