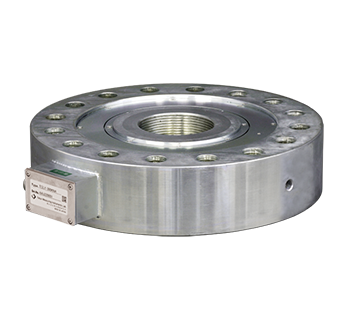

TML, TCLY-NA, 인장압축 고용량 박형 로드셀.

인장,압축형고용량박형하중계TCLY-NA　



300kN～10MNCE
인장 압축 양용형 하중계(로드 셀)로 TCLM 시리즈를 기반으로 한 고용량이며 슬림형 디자인입니다. 기왜부에 전단보를 사용하여 고출력 특성을 얻을 수 있으며 안정성도 우수한 하중계입니다. 용도로는 1축 시험기를 비롯한 폭넓은 용도에 대응합니다.

보호등급 IP 40상당

인장,압축형고용량박형하중계TCLY-NA
특장점
고정밀, 고출력

형번	용량	정격출력	비직선성	허용온도범위
TCLY-300KNA	300kN	2mV/V	0.2％RO	－10～＋60℃
TCLY-500KNA	500kN	（4000×10－6ひずみ）±0.5％
TCLY-1MNA	1MN
TCLY-1.5MNA	1.5MN
TCLY-2MNA	2MN
TCLY-5MNA	5MN	수주생산
TCLY-10MNA	10MN	상세한 사양은 문의。



TCLY-NA.pdf

0.99MB
