TML 파이형 변위계 PI



파이형변위계PI±2mm~±5mm

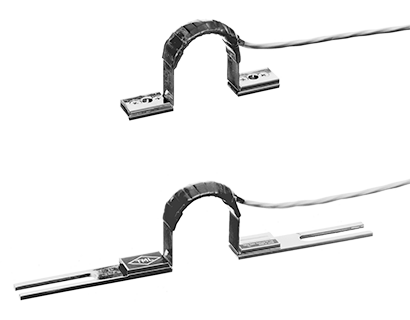

스프링판에 변형 게이지를 장착한 단순한 형상의 변위계입니다. 표점거리는 50~300mm까지 6종류가 있으며, 표점거리 내에 발생한 콘크리트 표면의 균열변위 및 구조물의 변위 등을 용이하게 측정할 수 있습니다.

파이형 변위계 PI
특장점
단순한 형상
안정적인 측정이 가능
표점 거리의 종류가 많다
취급이 간단함



Type	Gauge Length	Capacity	Rated output	Sensitivity	Non-linearity	Temperature range
	(mm)			(x 10-6 strain/mm)
PI-2	50,100,	±2mm	Approx. 2mV/V	Approx. 2000	0.5%RO	0 to +40℃
	150,200,		(4000 x 10-6 strain)
PI-5	250,300	±5mm	Approx. 2.5mV/V	Approx. 1000
			(5000 x 10-6 strain)
