TML 다이알게이 변위계 DDP-A



다이얼게이지형변위계DDP-A 10mm~50mm

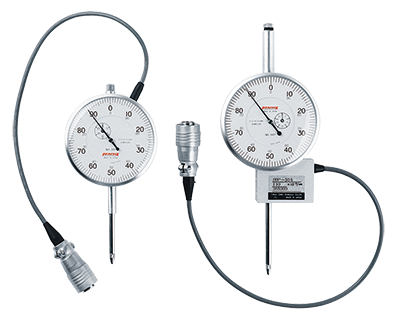

다이얼 게이지에 기왜부, 브리지 회로를 내장한 변위계입니다. 다이얼게이지의지침으로직접변위량을목시하면서변형게이지출력으로기록기나기계의제어등이가능합니다.

보호등급 IP 40상당

다이얼게이지형변위계DDP-A
특장점
변위량을 고려하여 전기적 출력을 얻을 수 있으므로 편리합니다
취급이 간단함



Type	Capacity	Rated output	Sensitivity	Non-	Temperature
			(x10-6strain/mm)	linearity	range
DDP-10A	10mm	1.5mV/V	300	0.3%RO	-10 to +60℃
DDP-20A	20mm	(3000x10-6strain)±0.3%	150
DDP-30A	30mm		100
DDP-50A	50mm	2.5mV/V
		(5000x10-6strain)±0.3%





DDP-A.pdf

1.04MB
