TML 방수 변위계 FDP-A

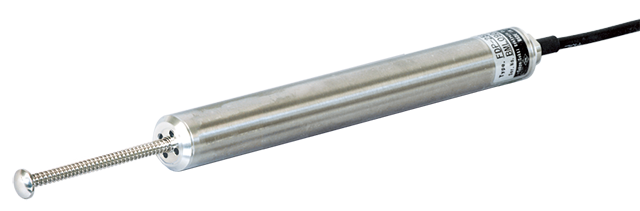

방수형변위계 FDP-A 10mm~100mm



FDP-A 시리즈는 정변형 측정기(TDS 시리즈)는 물론 DC 타입의 동변형 측정기와 핸드헬드 타입 등 다양한 측정기로 측정 가능한 차동 트랜스식 변위계입니다. 방수 구조, 고출력, 고응답성을 갖추고 외장 부품은 올 스테인리스제로 내식성이 뛰어나 수중 환경에서도 사용할 수 있습니다.

통상은 차동 트랜스식 전용 측정기나 반송파형의 동왜곡 앰프가 필요하게 됩니다만, FDP-A 시리즈는, 변환기 내부에 발진 회로를 내장하고 있기 때문에, 정왜곡 측정기(TDS 시리즈)등의 DC 타입의 측정기로 측정할 수 있습니다. 따라서 각종 변형 게이지식 변환기와 조합하여 다점 계측도 할 수 있습니다.

보호등급 IP 68상당

방수형 변위계 FDP-A
특장점
차동 트랜스식
정변형 측정기(TDS 시리즈)로 측정 가능
방수성이 뛰어남(내수압:1MPa)
고응답성
외부로부터의 전기적 영향을 받기 어렵다
고출력

Type	Capacity	Rated output	Sensitivity	Non-	Temperature
			(x10-6strain/mm)	linearity	range
FDP-10A	10mm	Approx. 5mV/V	1000	0.5%RO	-10 to +80℃
		(10000x10-6strain)			(no icing)
FDP-25A	25mm		600
FDP-50A	50mm	Approx. 7.5mV/V	300
FDP-100A	100mm	(15000x10-6strain)	150

FDP-A.pdf

1.03MB
