TML 작은 직경, 고감도 변위계 CDP-M



소경 고감도 변위계 CDP-M     5~100mm

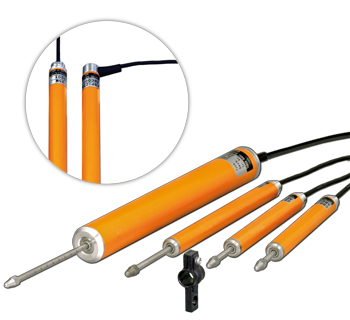

CDP-M 시리즈는 기존 CDP 시리즈와 동등한 고출력 모델이면서 직경이 50~80% 슬림화하고 허용 온도 범위가 +80℃까지 확대되었습니다. 이 시리즈는 케이블의 꺼내기를 축방향으로 한 CDP-M형과 측면으로 한 CDP-MT형의 2 종류가 있습니다. 정적 측정뿐만 아니라 동적 측정에도 사용할 수 있습니다. 설치 홀더가 표준으로 부속되어 있습니다. 옵션 자석 스탠드 MB 시리즈에는 소경(φ10mm) 전용 소형 자석 스탠드 MB-PSL이 추가되었습니다.

보호등급 IP 40상당

소경 고감도 변위계 CDP-M 시리즈
특장점
소형 경량
취급이 간단함
허용온도범위는 -10~+80℃
5/10/25/50/100mm 5가지 라인업
10000×10-6 변형 이상의 고출력



Type	Capacity	Rated output	Sensitivity	Non-	Temperature
			(×10-6 strain/mm)	linearity	range
CDP-5M	5 mm	5 mV/V	2000	0.3 %RO	-10 to +80 ℃
CDP-5MT		(10000x10-6 strain) ±0.3 %			(no condensation)
CDP-10M	10 mm		1000
CDP-10MT
CDP-25M	25 mm	6.25 mV/V	500
CDP-25MT		(12500x10-6 strain) ±0.3 %
CDP-50M	50 mm	5 mV/V	200
CDP-50MT		(10000x10-6 strain) ±0.3 %
CDP-100M	100 mm		100
CDP-100MT







측정치는 축을 밀어 넣었을 때 마이너스 방향으로 움직입니다.
