TML 일반형 변위계 SDP-E, ET



일반용 변위계 SDP-E 50~300mm



변형 게이지식 일반용 변위계입니다. 내부 구조는 캔틸레바를 기왜부로 하고 있기 때문에 미소 변위에 대해 안정적인 측정이 가능합니다.
SDP-200E/-300E에는 독립된 두 개의 입출력을 갖춘 2출력형도 준비되어 있으므로 문의해 주십시오.


보호등급 IP 40상당


일반용변위계 SDP-E
특장점
안정적인 측정이 가능
취급이 간단함
편리한 눈금 표시



Type	Capacity	Rated output	Sensitivity	Non-	Temperature
			(x10-6 strain/mm)	linearity	range
SDP-50E	50 mm	2.5 mV/V	100	0.2 %RO	-10 to +60 ℃
		(5000×10-6 strain)
SDP-100E	100 mm	±0.2 %	50
SDP-200E	200 mm	5mV/V	50	0.3 %RO
		(10000×10-6 strain)
SDP-300E	300 mm	±0.3 %	approx. 33





SDP-E.pdf

1.12MB

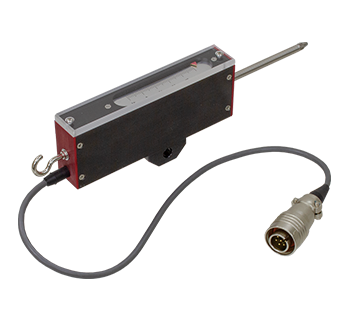

일반용변위계 SDP-ET 50/100mm



변형 게이지식 일반용 변위계입니다. 내부 구조는 캔틸레버를 기왜부로 하고 있으므로 미소 변위에 대해 안정적인 측정이 가능합니다. 인장 변위 측정은 본체 측정축에 있는 후크를 사용하여 와이어 등을 통해 변위를 측정합니다.
(와이어 등을 통해 변위를 측정하는 경우 와이어 등의 늘어남으로 인한 감도 저하를 고려한 후 사용하십시오.)



보호등급 IP 40상당



일반용변위계 SDP-ET
특장점
안정적인 측정이 가능
편리한 눈금 표시
인장 변위 측정 가능



Type	Capacity	Rated output	Sensitivity	Non-	Temperature
			(×10-6 strain/mm)	linearity	range
SDP-50ET	50 mm	2.5 mV/V	100	0.2 %RO	-10 to +60 ℃
SDP-100ET	100 mm	(5000x10-6 strain) ±0.2 %	50
