COZYINT, 토크센서, 회전 비접촉



SNR 1kgf·m ~ 500kgf·m

· 샤프트 타입의 회전형 비접촉식 디지털 토크센서
· 회전하는 기기의 정적, 동적 토크측정 및 RPM(옵션) 측정 (10,000RPM)
· 모터 부하테스트, 볼트 체결력, 감속기, 자동차 부품등의 토크 측정
· Amplifier 내장형으로 mV/V 출력형 센서에 비해 NOISE 영향을 최소화
· 출력 형식은 CAN Digital type 으로 Analog type에 비해 선로 NOISE영향이 적다.
· CARRIER 주파수에 의한 간섭이 없다.(SYNC 불필요)

정격용량(R.C.)	1,2,5,10,20,50,100,200,300,500 kgf·m
종합오차	≤ 0.2% R.O.
반복성	≤ 0.2% R.O.
크리프(30분)	≤ 0.2% R.O.
제로 밸런스	≤ 0.1% F.S.
분해능	± 1/30,000
공급전원	12 ~ 28V DC
출력형식	CAN DIGITAL DATA
출력속도	2000회/초
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
허용 과부하	150% R.C.
온도 보상범위	0 ~ 60℃
연결 케이블	φ 5 Shield 5m





SNR.dwg

0.21MB

SNR.pdf

0.52MB

'

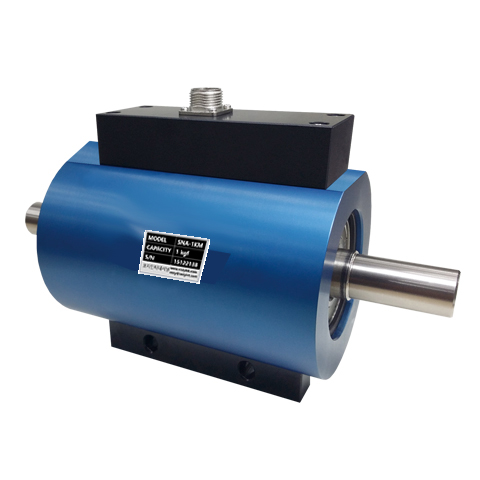

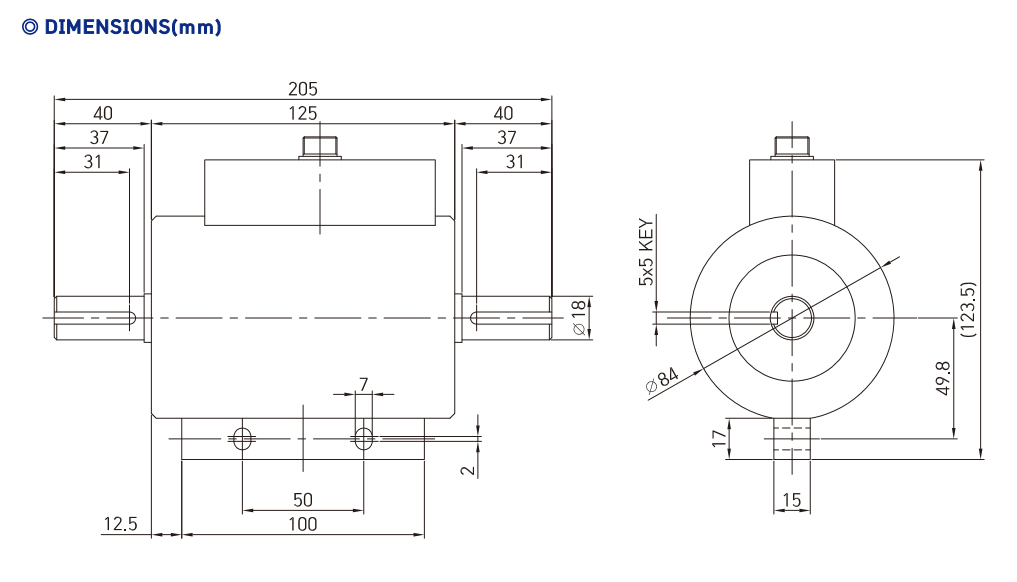

SNA 1kgf·m ~ 5kgf·m



 샤프트 타입의 회전형 비접촉식 디지털 토크센서
· 회전하는 기기의 정적, 동적 토크측정
· 모터 부하테스트, 볼트 체결력, 감속기, 자동차 부품등의 토크 측정
· Amplifier 내장형으로 mV/V 출력형 센서에 비해 NOISE 영향을 최소화
· 출력 형식은 CAN Digital type 으로 Analog type에 비해 선로 NOISE영향이 적다.
· CARRIER 주파수에 의한 간섭이 없다.(SYNC 불필요)



SPECIFICATION

정격용량(R.C.)	1, 2, 5 kgf·m
종합오차	≤ 0.2% R.O.
반복성	≤ 0.2% R.O.
크리프(30분)	≤ 0.2% R.O.
제로 밸런스	≤ 0.1% F.S.
분해능	± 1/30,000
공급전원	12 ~ 28V DC
출력형식	CAN DIGITAL DATA
출력속도	2000회/초
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
허용 과부하	150% R.C.
온도 보상범위	0 ~ 60℃
연결 케이블	φ 5 Shield 5m







SNA.dwg

0.14MB

SNA.pdf

0.52MB



SNF 5kgf·m ~ 20kgf·m



· 플랜지 타입의 회전형 비접촉식 디지털 토크센서
· 회전하는 기기의 정적, 동적 토크측정
· 모터 부하테스트, 볼트 체결력, 감속기, 자동차 부품등의 토크 측정
· Amplifier 내장형으로 mV/V 출력형 센서에 비해 NOISE 영향을 최소화
· 출력 형식은 CAN Digital type 으로 Analog type에 비해 선로 NOISE영향이 적다.
· CARRIER 주파수에 의한 간섭이 없다.(SYNC 불필요)

SPECIFICATION

정격용량(R.C.)	1, 2, 5, 10, 20 kgf·m
종합오차	≤ 0.2% R.O.
반복성	≤ 0.2% R.O.
크리프(30분)	≤ 0.2% R.O.
제로 밸런스	≤ 0.1% F.S.
분해능	± 1/30,000
공급전원	12 ~ 28V DC
출력형식	CAN DIGITAL DATA
출력속도	2000회/초
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
허용 과부하	150% R.C.
온도 보상범위	0 ~ 60℃
연결 케이블	φ 5 Shield 5m



SNF.dwg

0.16MB

SNF.pdf

0.53MB

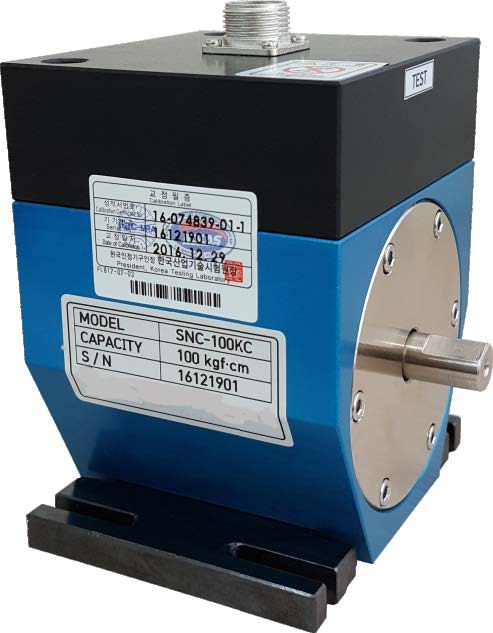

SNC 10kgf·cm ~ 1000kgf·c…



 샤프트 타입의 회전형 비접촉식 디지털 토크센서
· 회전하는 기기의 정적, 동적 토크측정
· 모터 부하테스트, 볼트 체결력, 감속기, 자동차 부품등의 토크 측정
· Amplifier 내장형으로 mV/V 출력형 센서에 비해 NOISE 영향을 최소화
· 출력 형식은 CAN Digital type 으로 Analog type에 비해 선로 NOISE영향이 적다.
· CARRIER 주파수에 의한 간섭이 없다.(SYNC 불필요)

SPECIFICATION

정격용량(R.C.)	10, 20, 50, 100, 200, 500, 1000 kgf·cm
종합오차	≤ 0.2% R.O.
반복성	≤ 0.2% R.O.
크리프(30분)	≤ 0.2% R.O.
제로 밸런스	≤ 0.1% F.S.
분해능	± 1/30,000
공급전원	12 ~ 28V DC
출력형식	CAN DIGITAL DATA
출력속도	2000회/초
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
허용 과부하	150% R.C.
온도 보상범위	0 ~ 60℃
연결 케이블	φ 5 Shield 5m





SNC.pdf

0.64MB

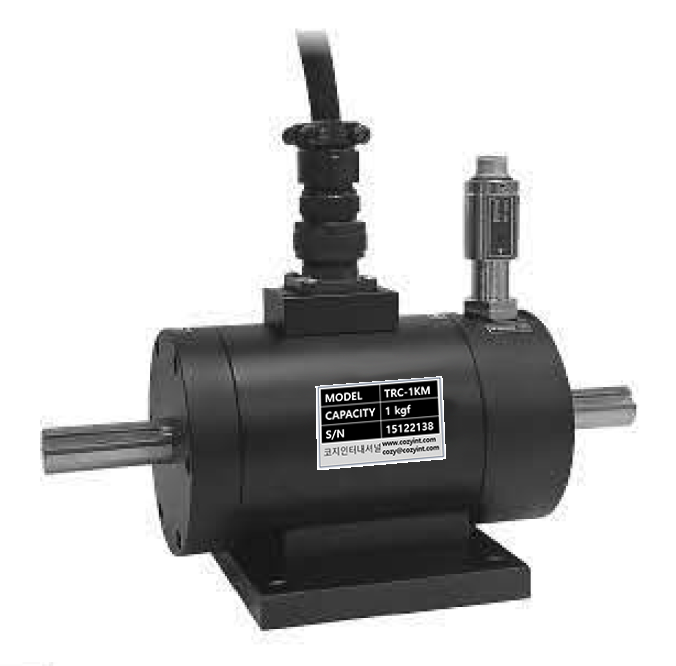

TRC  1 kgf·m ~ 2000kgf·m

• 비접촉식 토크센서로 회전하는 물체의 연속적인 토크 측정
• 높은 R.P.M 과 장시간 사용할 수 있음
• R.P.M 센서를 장착할 수 있어 R.P.M 측정이 편리함
• 모터, 엔진 클러치 등의 테스트장비에 사용
• 변속기, 브레이크, 클러치의 특성테스트
• 볼트, 너트의 토크 체결장치 등
• 옵션 : RPM 센서

Specifications	Accuracy
정격용량	1 ~ 2000 ㎏f-m (9.807N-m ~ 19.61kN-m)
정격출력	1.3mV/V ± 1%
비직진성	±0.5% R.O.
히스테리시스	±0.5% R.O.
반복성	±0.5% R.O.
인가전압	2 VAC
허용온도범위	0 ~60℃
출력의 온도영향	0.2% Load / 10℃
영점의 온도영향	0.3% R.O / 10℃
허용과부하	120% R.C
케이블	φ10, 4core shield 3m

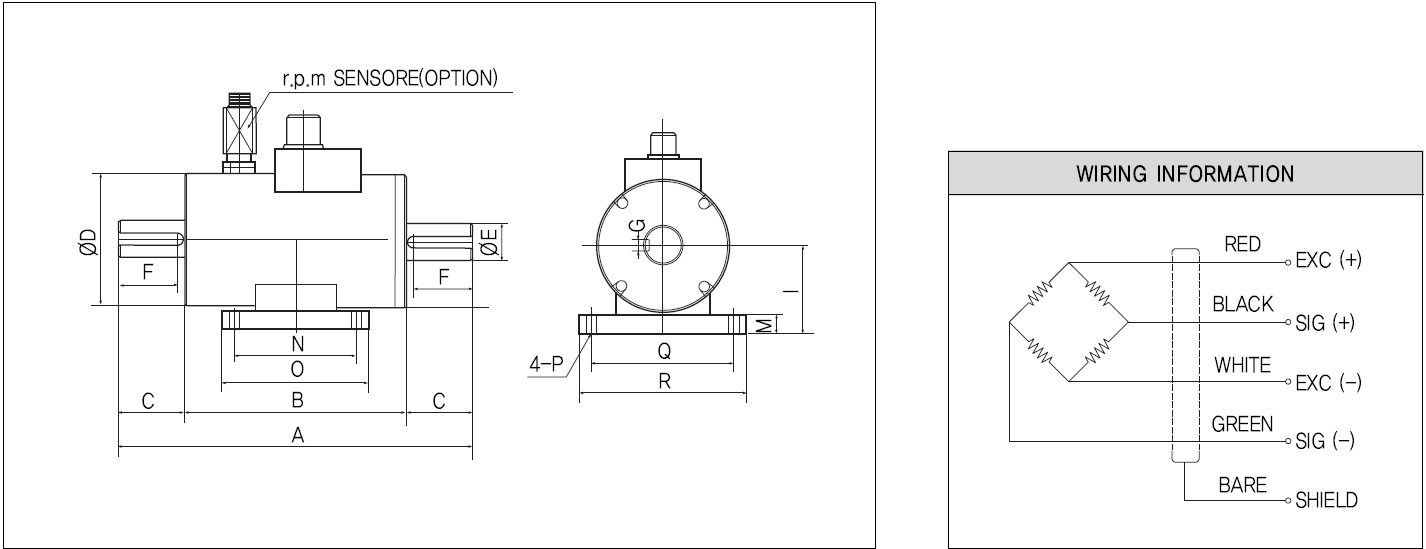

Model	Capacity	A	B	C	φD	φE	F	G	I	M	N	O	φP	Q	R	R.P.M	Weight
																	(kg)
TRC-1K	1kgf-m (9.807N-m)	236	146	45	84	17	40	5x5	55	12	83	101	7	91	109	10,000	3
TRC-2K	2kgf-m (19.61N-m)	236	146	45	84	17	40	5x5	55	12	83	101	7	91	109	10,000
TRC-5K	5kgf-m (49.03N-m)	236	146	45	84	17	40	5x5	55	12	83	101	7	91	109	10,000
TRC-10K	10kgf-m (98.07N-m)	240	150	45	90	25	40	8x7	60	12	83	101	7	97	115	10,000	8
TRC-20K	20kgf-m (196.1N-m)	240	150	45	90	25	40	8x7	60	12	83	101	7	97	115	10,000
TRC-50K	50kgf-m (490.3N-m)	302	162	70	114	45	60	10x8	75	15	97	121	9	123	147	8,000	15
TRC-100K	100kgf-m (980.7N-m)	302	162	70	114	45	60	10x8	75	15	97	121	9	123	147	8,000
TRC-200K	200kgf-m (1.961KN-m)	336	176	80	148	70	70	18x11	95	20	97	121	9	157	181	5,000	25
TRC-500K	500kgf-m (4.903KN-m)	336	176	80	148	70	70	18x11	95	20	97	121	9	157	181	5,000
TRC-1000K	1000kgf-m (9.807KN-m)	445	185	130	173	90	110	25x14	110	20	108	134	11	184	210	3,800	55
TRC-2000K	2000kgf-m (19.61KN-m)	513	193	160	203	110	140	28x16	128	23	121	159	13	216	254	3,000	110



trc.pdf

0.57MB
