COZYINT, 토크센서, 회전 접촉

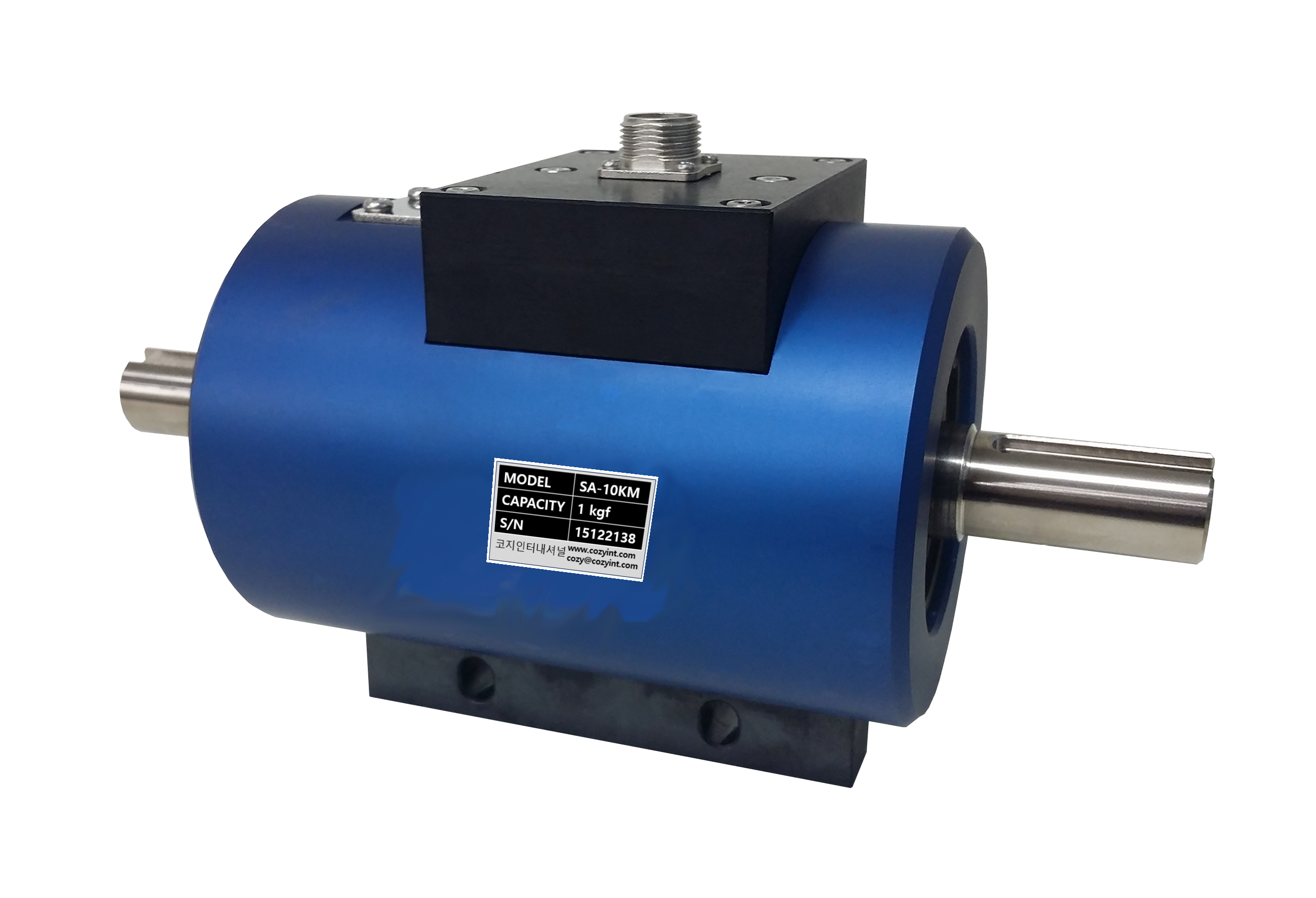

SA 1kgf·m ~ 1000kgf·m



· 샤프트 타입의 회전형 접촉식 토크센서
· 회전하는 기기의 정적, 동적 토크측정 및 RPM(옵션) 측정
· 모터 부하테스트, 볼트 체결력, 감속기, 자동차 부품등의 토크 측정
· Foot mount & 고용량도 주문제작 가능

SPECIFICATION

정격용량(R.C.)	1,2,5,10,20,50,100,200,300,500, 1000 kgf·m
정격출력(R.O.)	1.3 ± 0.3 mV/V
종합오차	≤ 0.25% R.O
반복성	≤ 0.25% R.O
크리프(30분)	≤ 0.25% R.O
제로 밸런스	0 ± 0.05 mV/V
입력 단자간 저항	352Ω ± 1%
출력 단자간 저항	352Ω ± 1%
절연 저항	> 200MΩ
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
인가전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상범위	-10 ~ 60℃
연결 케이블	φ 5 Shield 5m





SA.dwg

0.23MB

SA.pdf

0.52MB

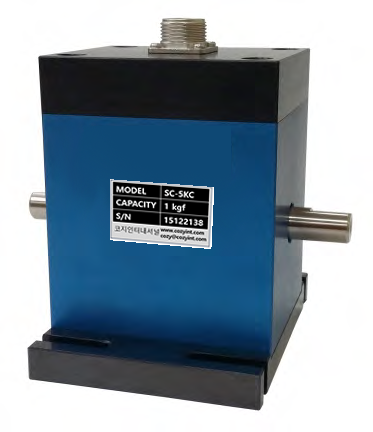

SC 5kgf·cm ~ 1000kgf·cm



· 샤프트 타입의 회전형 소형 접촉식 토크센서
· 회전하는 기기의 정적, 동적 토크측정
· 컴팩트한 디자인으로 미세 토크측정
· 모터 부하테스트, 볼트 체결력, 스프링, 힌지 등 토크측정

SPECIFICATION

정격용량(R.C.)	5, 10, 20, 50, 100, 200, 500, 1000 kgf·cm
정격출력(R.O.)	1.3 ± 0.3 mV/V
종합오차	≤ 0.25% R.O
반복성	≤ 0.25% R.O
크리프(30분)	≤ 0.25% R.O
제로 밸런스	0 ± 0.05 mV/V
입력 단자간 저항	352Ω ± 1%
출력 단자간 저항	352Ω ± 1%
절연 저항	> 200MΩ
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
인가전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상범위	-10 ~ 60℃
연결 케이블	φ 5 Shield 5m

SC.dwg

0.20MB

SC.pdf

0.52MB



SCR 5kgf·cm ~ 1000kgf·cm





샤프트 타입의 회전형 소형 접촉식 토크센서
· 회전하는 기기의 정적, 동적 토크측정
· 컴팩트한 디자인으로 미세 토크측정
· 모터 부하테스트, 볼트 체결력, 스프링, 힌지 등 토크측정

SPECIFICATION

정격용량(R.C.)	5, 10, 20, 50, 100, 200, 500, 1000 kgf·cm
정격출력(R.O.)	1.3 ± 0.3 mV/V
종합오차	≤ 0.25% R.O
반복성	≤ 0.25% R.O
크리프(30분)	≤ 0.25% R.O
제로 밸런스	0 ± 0.05 mV/V
입력 단자간 저항	352Ω ± 1%
출력 단자간 저항	352Ω ± 1%
절연 저항	> 200MΩ
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
인가전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상범위	-10 ~ 60℃
연결 케이블	φ 5 Shield 5m









SCR.dwg

0.24MB

SCR.pdf

0.56MB

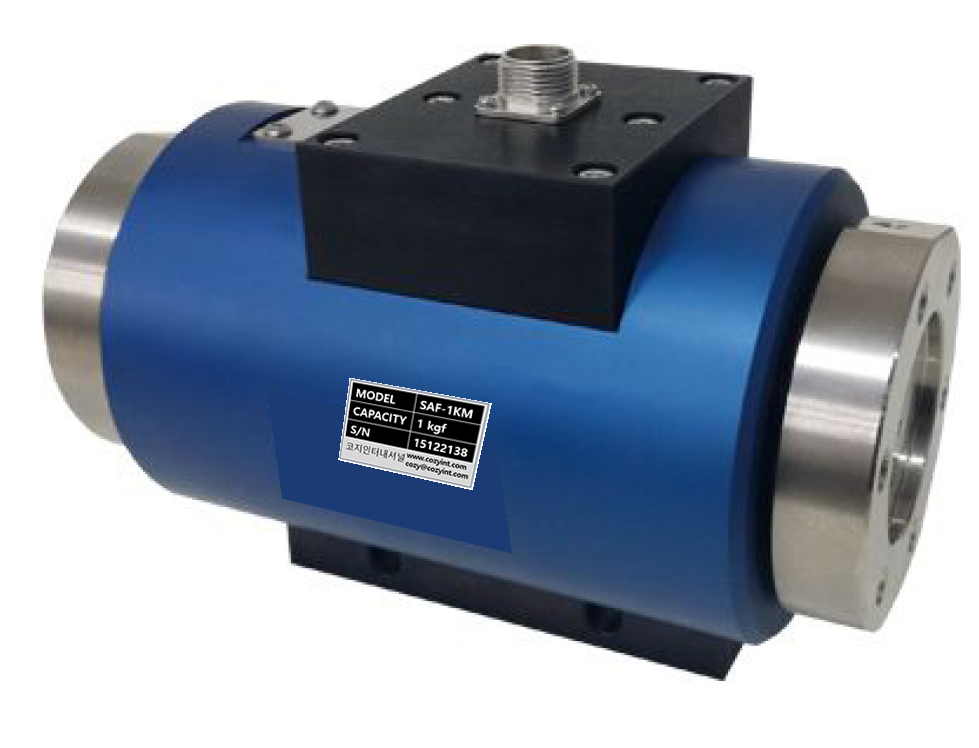

SAF 1kgf·m ~ 300kgf·m



· 플랜지 타입의 회전형 접촉식 토크센서
· 회전하는 기기의 정적, 동적 토크 및 RPM(옵션) 측정
· 자동차 부품 생산라인, 교반기, 볼트 체결력 등 토크측정

SPECIFICATION

정격용량(R.C.)	1, 2, 5, 10, 20, 50, 100, 200, 300 kgf·m
정격출력(R.O.)	1.3 ± 0.3 mV/V
종합오차	≤ 0.25% R.O
반복성	≤ 0.25% R.O
크리프(30분)	≤ 0.25% R.O
제로 밸런스	0 ± 0.05 mV/V
입력 단자간 저항	352Ω ± 1%
출력 단자간 저항	352Ω ± 1%
절연 저항	> 200MΩ
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
인가전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상범위	-10 ~ 60℃
연결 케이블	φ 5 Shield 5m



SAF.dwg

0.21MB

SAF.pdf

0.55MB

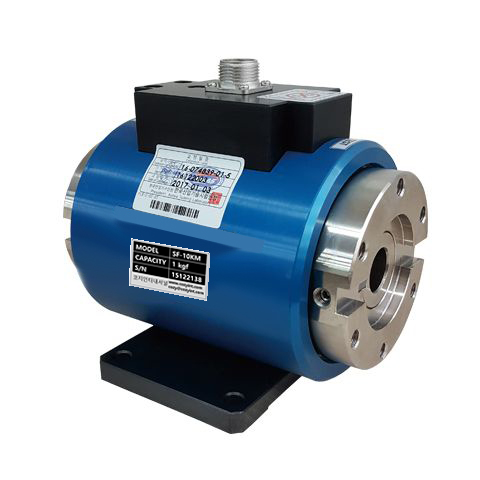

SF 5kgf·m ~ 50kgf·m





· 플랜지 타입의 회전형 접촉식 토크센서
· 회전하는 기기의 정적, 동적 토크측정
· 자동차 부품 생산라인, 교반기, 볼트 체결력 등 토크측정

SPECIFICATION

정격용량(R.C.)	1, 2, 5, 10, 20, 30, 50 kgf·m
정격출력(R.O.)	1.3 ± 0.3 mV/V
종합오차	≤ 0.25% R.O
반복성	≤ 0.25% R.O
크리프(30분)	≤ 0.25% R.O
제로 밸런스	0 ± 0.05 mV/V
입력 단자간 저항	352Ω ± 1%
출력 단자간 저항	352Ω ± 1%
절연 저항	> 2000MΩ
출력의 온도영향	≤ 0.2% LOAD / 10℃
영점의 온도영향	≤ 0.2% R.O. / 10℃
인가전압	5V, 10V DC
허용 과부하	150% R.C.
온도 보상범위	-10 ~ 60℃
연결 케이블	φ 5 Shield 5m



SF.dwg

0.21MB



SF.pdf

0.53MB
