TML 토크센서, 비회전, 플랜지형 LTB-NA



플랜지형토크계 LTB-NA10N·m~1kN·m

플랜지를 사용한 토크계입니다. 회전체가 아닌 측정물 사이에 플랜지로 장착하여 측정물에 생기는 토크를 검출합니다.

보호등급 IP 30상당

Type	Capacity	Rated output	Non-linearity	Temperature
				range
LTB-10NA	10N･m	1mV/V	0.3%RO	-10 to +60℃
LTB-20NA	20N･m	(2000x10-6strain)±2%
LTB-30NA	30N･m
LTB-50NA	50N･m
LTB-100NA	100N･m
LTB-200NA	200N･m
LTB-300NA	300N･m
LTB-500NA	500N･m
LTB-1KNA	1kN･m





LTB-NA.pdf

1.06MB





플랜지형토크계LTA-NA10N·m~1kN·m

플랜지를 사용한 토크계입니다. 회전체가 아닌 측정물 사이에 플랜지로 장착하여 측정물에 생기는 토크를 검출합니다.

보호등급 IP 30상당

특장점
굽힘의 영향을 받지 않고 토크 측정 가능
플랜지를사용하여장착이간단함



Type	Capacity	Rated output	Non-linearity	Temperature
				range

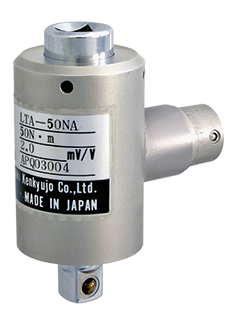

LTA-50NA	50N・m	2mV/V	0.3%RO	-10 to +60 ℃
LTA-100NA	100N・m	(4000x10-6 strain) ±2%
LTA-200NA	200N・m	3mV/V
		(6000x10-6 strain) ±2%
LTA-500NA	500N・m	2mV/V
		(4000x10-6 strain) ±2%
