BTM시리즈볼트용변형게이지
볼트용 변형 게이지 BTM 시리즈는 볼트의 축부에 변형 게이지가 접착되지 않는 경우에 볼트의 중심부에 구멍을 뚫어 A-2 접착제로 매립함으로써 볼트의 축 변형을 측정할 수 있습니다.
BTM(볼트용 변형 게이지)을 삽입하여 하중 교정을 하면 정확한 볼트의 체결축력이 요구됩니다.
| Applicable specimen | Bolt M10 or larger |
| Operational temperature | -10 to +80℃ |
| Temperature compensation range | - |
| Applicable adhesive | A-2 |
| Backing | Special plastics |
| Element | Cu-Ni |
| Strain limit | - |
| Fatigue life at room temperature | - |

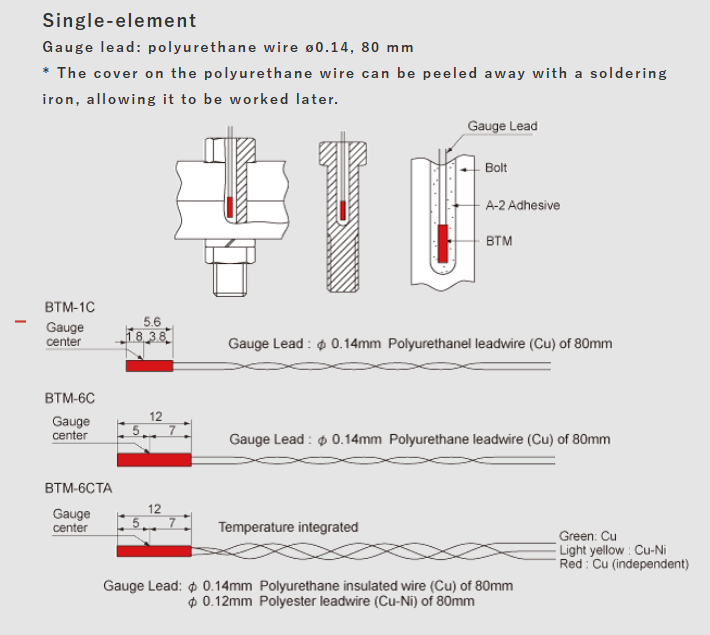

| Type | Gauge length (mm) | Gauge width (mm) | Backing length (mm) | Backing width (mm) | Resistance (Ω) |
| BTM-1C | 1 | 0.7 | 5.6 | 1.4 | 120 |
| (Φ1.6mm) | |||||
| BTM-6C | 6 | 1 | 12 | 1.7 | |
| (Φ2mm) | |||||
| BTM-6CTA | 6 | 1 | 12 | 1.7 | |
| Temperature-integrated（-10 to +80℃） | |||||
| (Φ2mm) |
| The way of adhering a BTM (bolt strain gauge) differs from a general strain gauge, requiring drilling of the bolt, embedding the strain gauge, and load calibration. | ||||||||
| Ex.) Load calibration specifics (bolt size: M10 × 1.25, L = 65) | ||||||||
| Load | 0 | 4.6 | 9.2 | 13.8 | 18.4 | 23 | Nonlinearity | Calibration coefficient |
| (kN) | (%RO) | (kN/1×10-6) | ||||||
| Indicated strain | 0 | 378 | 747 | 1129 | 1518 | 1916 | 1.1 | 0.012 |
| (×10-6) | ||||||||

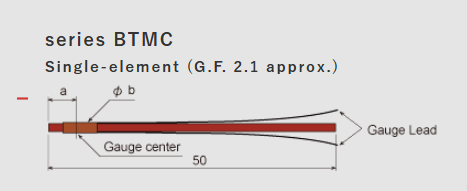

| Type | Gauge | Gauge | Backing | Resistance | Applicable |
| length | center | diameter | (Ω) | hole diameter | |
| (mm) | a (mm) | b (mm) | (mm) | ||
| BTMC-05-D10-003LE | 0.5 | 5 | Φ0.9 | 120 | Φ1.0 |
| BTMC-1-D16-003LE | 1 | 5 | Φ1.5 | 120 | Φ1.6 |
| BTMC-3-D20-003LE | 3 | 10 | Φ1.9 | 120 | Φ2.0 |
