TML 스트레인게이지, 용접형 AWF-3-350-11

AWF-3-350-11





4게이지법 변형 게이지를 내장하여 게이지율이 약 4를 가진 용접형 변형 게이지입니다.
200℃까지의 고온 환경의 변형 측정, 접착제를 이용하여 변형 게이지를 부착하기 어려운 장소에서의 변형 측정, 장기간에 걸친 변형 측정 등에 매우

Main object material	Metal
Operational temperature	－40 to＋200℃
Temperature compensation range	＋10 to ＋100℃
Bonding adhesive	Spot welding
Backing	SUS304
Element	Special alloy
Strain limit	0.5%(5000×10-6strain)
Fatigue life at room temperature	1×106(±1000×10-6strain)

적합합니다



특장점
일반 변형 게이지에 비해 변형 출력이 약 2배(게이지율) 약 4)

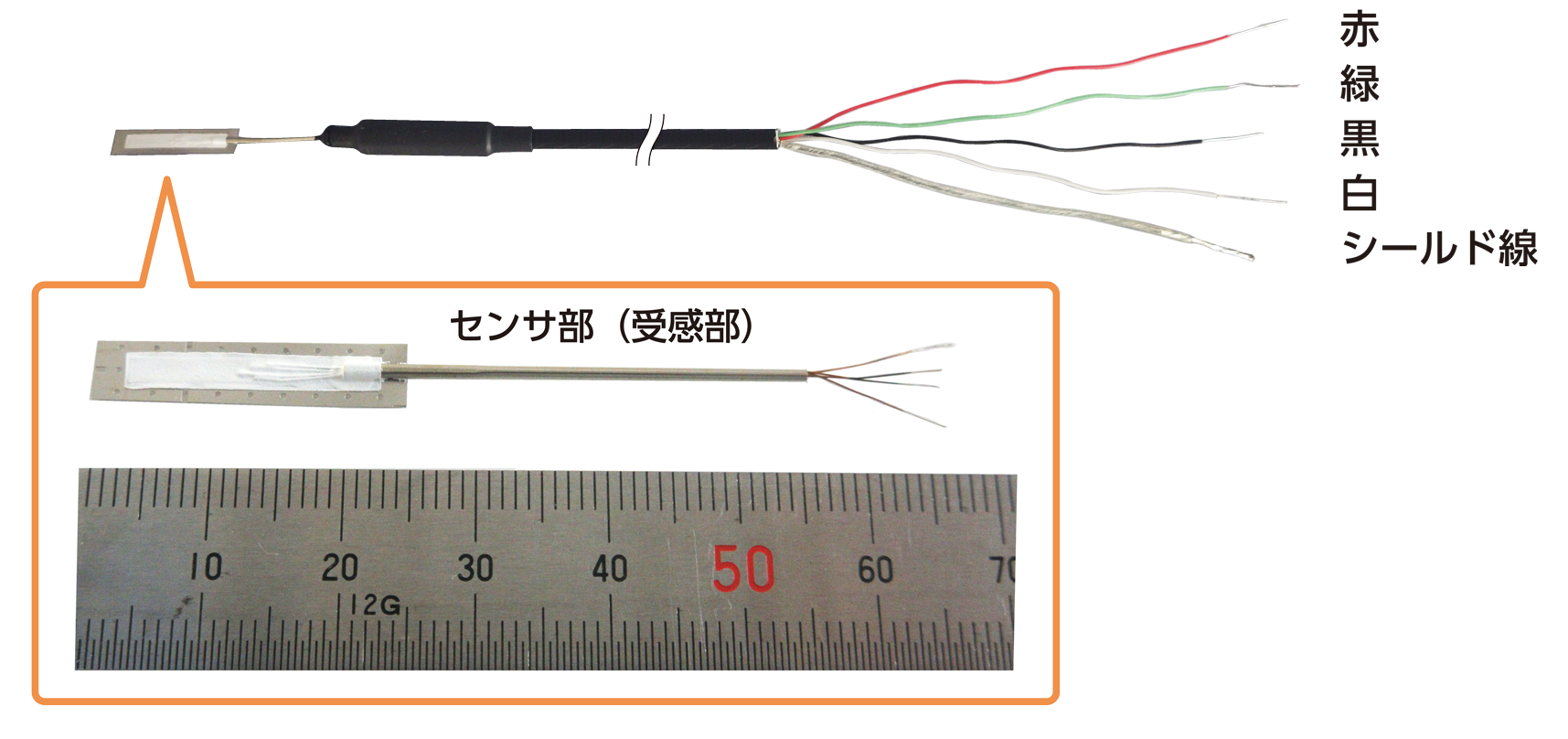

센서부(수감부)의 브리지 회로는 4게이지법을 내장
표준 케이블 길이는 3m
옥외 장기간 측정용으로 VM 테이프 부속
무연 납땜 대응









Type	Gauge base(mm)	Material	Operational
			temperature
AWF-3-350-11-3LFS-F	L24×W5×T0.05	SUS304	- 40 to +200℃
