TML, 압축로드셀,

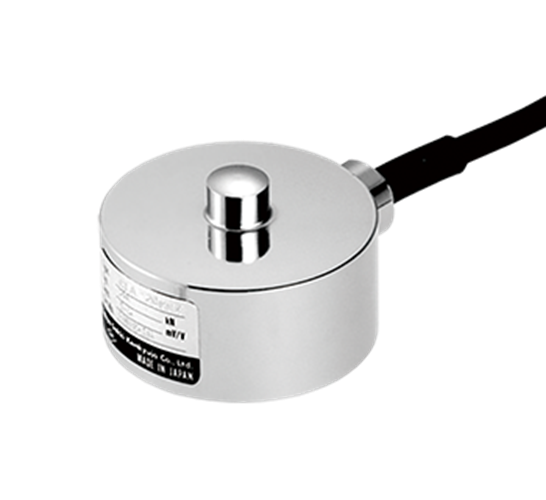

압축형 로드셀, CLA-NA　500N～20kN

내부가 다이어프램형 하중계(로드 셀)입니다. 소형으로 취급이 간단하며 안정적인 측정이 가능합니다.

보호등급　IP 67상당





특장점
방적 구조로 안정적인 측정 가능
소형으로 취급이 간단함



형번	용량	정격출력	비직선성	허용온도범위
CLA-500NA	500N	1.5mV/V	0.2％RO	－20～＋70℃
CLA-1KNA	1kN	（3000×10－6스트레인）±0.5％
CLA-2KNA	2kN
CLA-5KNA	5kN
CLA-10KNA	10kN
CLA-20KNA	20kN

출력극성
측정치는 압축력의 증가에 대해 마이너스 방향으로 움직입니다.



CLA-NA.pdf

0.99MB

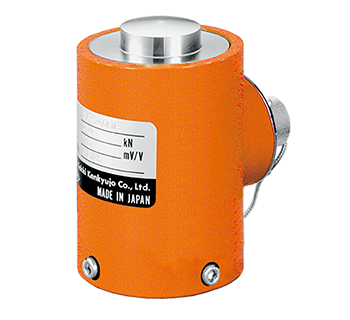

압축형하중계CLP-NB10kN~10MNCE



내부가 원주형 하중계(로드 셀)입니다. 용량은 10kN~10MN까지 많은 종류를 갖추고 있으므로 하중 레벨에 맞는 하중계를 선택할 수 있습니다.

독립된 두 개의 입출력을 갖춘 2 출력형도 준비되어 있으니 문의해 주시기 바랍니다.

보호등급 IP 65 상당

압축형 하중계 CLP-NB
특장점
종류가 다양하여 목적에 맞는 하중계 선택 가능
취급이 간단함
CE 마크 적합

형번	용량	정격출력	비직선성	허용온도범위
CLP-10KNB	10kN	1.5mV/V	0.1％RO	－20～＋70℃
CLP-20KNB	20kN	（3000×10－6스트레인）±0.2％
CLP-30KNB	30kN
CLP-50KNB	50kN
CLP-100KNB	100kN
CLP-200KNB	200kN
CLP-300KNB	300kN
CLP-500KNB	500kN
CLP-1MNB	1MN
CLP-2MNB	2MN
CLP-3MNB	3MN
CLP-5MNB	5MN		0.2％RO
CLP-10MNB	10MN

CLP-NB.pdf

1.09MB

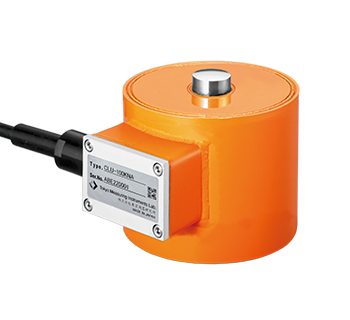

압축형하중계 CLU-NA 10kN~1MNCE



밀봉 구조를 한 불활성 가스 봉입형 하중계(로드 셀)입니다. 기왜부는 심플한 구조를 가지고 있기 때문에 장기간에 걸쳐 정밀하고 안정적인 측정이 가능합니다.

독립된 두 개의 입출력을 갖춘 2 출력형도 준비되어 있으니 문의해 주시기 바랍니다.

보호등급 IP 65 상당

형번	용량	정격출력	비직선성	허용온도범위
CLU-10KNA	10kN	2mV/V	0.15％RO	－30～＋80℃
CLU-20KNA	20kN	（4000×10－6ひずみ）±0.2％
CLU-50KNA	50kN
CLU-100KNA	100kN
CLU-200KNA	200kN
CLU-500KNA	500kN
CLU-1MNA	1MN

CLU-NA.pdf

1.04MB

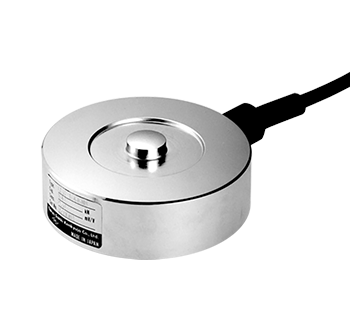

TML, CLG-NB ,압축로드셀,





밀봉 구조로 박형의 고정밀도형 하중계(로드셀)입니다. 주로 공간이 좁은 곳이나 산업용 기계의 시스템 센서로 널리 사용되고 있습니다.

보호등급 IP 67상당

압축 박형 하중계 CLG-NB
특장점
밀봉 구조로 고정밀, 고안정성
박형으로 설치가 간단합니다
산업용 기계의 시스템 센서로서 최적



형번	용량	정격출력	비직선성	허용온도범위
CLG-10KNB	10kN	2mV/V	0.2％RO	－20～＋70℃
CLG-20KNB	20kN	（4000×10－6ひずみ）±0.5％
CLG-50KNB	50kN
CLG-100KNB	100kN
CLG-200KNB	200kN



CLG-NB.pdf

0.99MB
