FAC 시리즈 균열 게이지

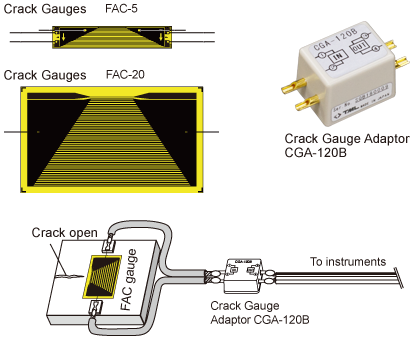

크랙 게이지 FAC 시리즈는 기계, 선박, 항공기, 차량 등 금속 피로로 인해 발생하는 크랙의 길이와 전파 속도를 측정하는 게이지입니다. 미리 크랙이 발생하고 있는 장소나 예상되는 장소 등에 크랙 게이지를 접착하여 사용합니다. 크랙이 진행됨에 따라 그리드 선이 차례로 단선되어 출력값이 변화합니다. 측정에는 전용 어댑터(CGA-120B)를 사용하십시오.
| Applicable specimen | Metal, Concrete |
| Operational temperature(℃) | -30 to +80℃ |
| Temperature compensation range(℃) | - |
| Applicable adhesive | CN, RP-2 |
| Backing | Special plastics |
| Element | Cu-Ni |
| Strain limit | - |
| Fatigue life at room temperature | - |
| ype | Measuring | Backing | Backing | Gauge | Grid | Number |
| range | length | width | resistance | interval | of grid | |
| (mm) | (mm) | (mm) | (Ω) | (mm) | ||
| FAC-5 | 4.5 | 28 | 5 | 1 | 0.1 | 46 |
| FAC-20 | 20 | 43 | 25 | 1 | 0.5 | 41 |
| Type | Number of channels | Operational temperature | Dimension | Weight |
| CGA-120B | 1 | -30 to +80℃ | 20(W) x 15(H) x 15(D)mm | Approx.5ｇ |
| (except condensation) | (except projections) |
