TML, 인장 압축 로드셀,

인장,압축형하중계TCLB-NA50N~200N

저용량의 인장 압축 양용형 하중계(로드 셀)입니다. 양단 고정보를 기왜부에 사용한 내부 구조로 고정밀도 측정이 가능합니다.

보호 등급
　IP 40 상당 <TCLB-50NA> / IP42 상당 <TCLB-100NA, 200NA>

인장,압축형하중계TCLB-NA
특장점
저용량으로 고정력

형번	용량	정격출력	비직선성	허용온도범위
TCLB-50NA	50N	1.5mV/V	0.1％RO	－20～＋70℃
TCLB-100NA	100N	（3000×10－6ひずみ）±0.5％
TCLB-200NA	200N

TCLB NA.pdf

1.06MB

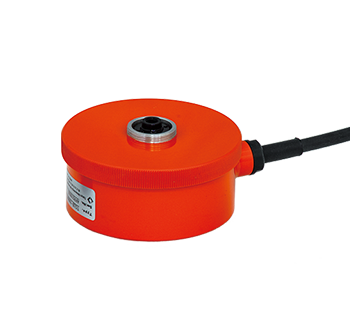

인장,압축형하중계TCLA-NB500N~20kNCE

인장 압축 양용형 하중계(로드 셀)입니다. 기존 제품 TCLP-NA보다 소형, 경량이 되었습니다. 새롭게 고용량 타입(10kN, 20kN)이 더해져 라인업이 더욱 충실해졌습니다. 밀봉 구조로 안정성이 뛰어나 야외 환경에서도 사용할 수 있습니다.

보호등급 IP 67상당

인장,압축형하중계TCLA-NB
특장점
소형·경량
인장 압축형
밀봉 구조로 안정적인 측정 가능
취급이 용이함

형번	용량	정격출력	비직선성	허용온도범위
TCLA-500NB	500N	1.5mV/V（3000×10－6ひずみ）±2％	0.3％RO	－20～＋70℃
TCLA-1KNB	1kN	1.5mV/V（3000×10－6ひずみ）±1％	0.2％RO
TCLA-2KNB	2kN		0.2％RO

TCLA-NB.pdf

1.00MB

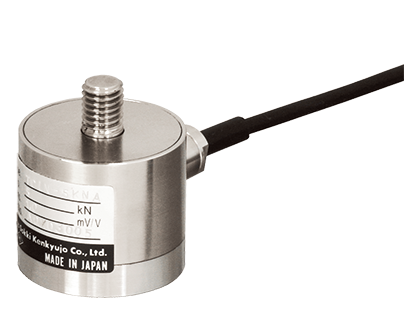

인장,압축형하중계TCLK-NA5kN~50kN

소형 인장 압축 양용 하중계(로드 셀)입니다. 높이가 낮기 때문에 설치 공간을 차지하지 않습니다.

보호등급 IP 67상당

인장,압축형하중계TCLK-NA
특장점
밀폐 구조로 안정적인 측정 가능
소형 경량, 특히 높이가 낮음
처짐량이 적다
시험기에 최적

형번	용량	정격출력	비직선성	허용온도범위
TCLK-5KNA	5kN	2mV/V（4000×10－6ひずみ）±1％	0.1％RO	－20～＋70℃
TCLK-10KNA	10kN
TCLK-20KNA	20kN
TCLK-50KNA	50kN

TCLK-NA.pdf

1.03MB

인장,압축형하중계TCLP-NB10kN~2MNCE

인장 압축 양용형 하중계(로드 셀)입니다. 안정성이 뛰어나 크레인, 잭의 하중 측정 등 폭넓게 사용되고 있습니다.

독립된 두 개의 입출력을 갖춘 2 출력형도 준비되어 있으니 문의해 주시기 바랍니다.

보호등급 IP 65 상당

인장,압축형하중계TCLP-NB
특장점
취급이 간단함
우수한 안정성
용량의 종류가 풍부하여 목적에 맞는 하중계 선택 가능

형번	용량	정격출력	비직선성
TCLP-10KNB	10kN	1mV/V	0.1％RO
TCLP-20KNB	20kN	（2000×10－6ひずみ）±0.5％
TCLP-30KNB	30kN
TCLP-50KNB	50kN
TCLP-100KNB	100kN
TCLP-200KNB	200kN
TCLP-300KNB	300kN
TCLP-500KNB	500kN
TCLP-1MNB	1MN
TCLP-1.5MNB	1.5MN		0.3％RO
TCLP-2MNB	2MN		0.3％RO

TCLP-NB.pdf

1.06MB

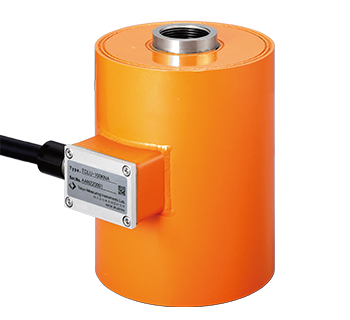

인장,압축형하중계TCLU-NA10kN~200kNCE

밀봉 구조를 한 불활성 가스 봉입형 하중계(로드 셀)입니다. 장기간에 걸쳐 고정밀로 안정적인 측정이 가능합니다. 주요 용도로 크레인, 잭 등의 하중 측정에 사용되고 있습니다.

독립된 두 개의 입출력을 갖춘 2 출력형도 준비되어 있으니 문의해 주시기 바랍니다.

보호등급 IP 65 상당

인장,압축형하중계TCLU-NA
특장점
고출력, 고정밀
우수한 안정성
취급이 간단함

형번	용량	정격출력	비직선성	허용온도범위
TCLU-10KNA	10kN	2mV/V	0.15％RO	－30～＋80℃
TCLU-20KNA	20kN	（4000×10－6ひずみ）±0.5％
TCLU-50KNA	50kN
TCLU-100KNA	100kN
TCLU-200KNA	200kN

TCLU-NA.pdf

1.02MB

인장,압축형소형하중계 TCLN-NA500N~5kN

기존의 인장 압축 양용 하중계와 비교하여(당사 대비) 매우 작고 경량인 인장 압축형 하중계(로드 셀)입니다. 입출력 케이블도 직경 3mm로 다루기 쉬운 두께입니다.

보호등급 IP 67상당

소형인장/압축형하중계 TCLN-NA
특장점
밀봉 구조로 안정적인 측정 가능
소형 경량으로 취급이 간단함

형번	용량	정격출력	비직선성	허용온도범위
TCLN-500NA	500N	1mV/V	0.5％RO	－20～＋70℃
TCLN-1KNA	1kN	（2000×10－6ひずみ）±20％
TCLN-2KNA	2kN
TCLN-5KNA	5kN
