TML, 센터홀 로드셀,



압축 센터 홀형 하중계 KCE-NA　



500kN～2MNCE
각종 앵커 공법에서 로드, 스트랜드의 긴장력 관리 목적으로 사용되는 센터 홀형 하중계(로드 셀)입니다. 어느 정도의 편심 하중에 대해서도 안정적인 측정치를 얻을 수 있습니다.
열전대를 내장한 측온 기능도 포함되어 있습니다.

보호등급 IP 67상당

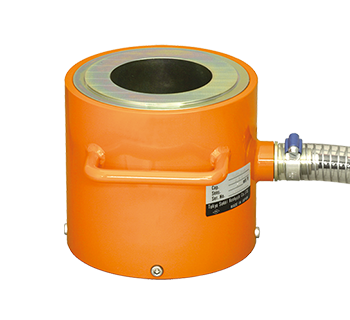

압축 센터 홀형 하중계 KCE-NA
특장점
방적 구조
편심 하중의 영향이 작다





형번	용량	정격출력	비직선성	허용온도범위
KCE-500KNA	500kN	1.25mV/V	0.5％RO	－20～＋70℃
KCE-1MNA	1MN	（2500×10－6ひずみ）±10％
KCE-1.5MNA	1.5MN
KCE-2MNA	2MN



KCE NA.pdf

1.01MB



압축 센터 홀형 하중계 KCH-NA　





500kN～2MNCE
각종 앵커 공법에서 로드, 스트랜드의 긴장력 관리 목적으로 사용되는 센터홀형 하중계입니다. 센터 홀 직경이 기존 제품(KCE-NA)보다 대구경화되었습니다.

보호등급 IP 68상당

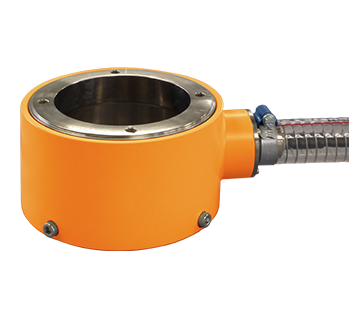

압축 센터 홀형 하중계 KCH-NA
특장점
방수 구조(IP68 상당)
편심 하중의 영향이 작음

형번	용량	정격출력	비직선성	허용온도범위
KCH-500KNA	500kN	1.25mV/V	0.5％RO	－20～＋70℃
KCH-1MNA	1MN	（2500×10－6ひずみ）±10％
KCH-1.5MNA	1.5MN
KCH-2MNA	2MN



KCH NA.pdf

1.02MB



압축 센터홀형 하중계 KCK-NA　





500kN～1MNCE
VSL 영구 앵커 공법 등 각종 앵커 공법에서 로드, 스트랜드의 긴장력 관리 목적으로 사용되는 센터 홀형 하중계(로드 셀)입니다. 기설 앵커의 리프트 오프 시험 및 모니터링용으로 적합합니다.

본 시스템은 (독일)토목연구소와 민간 8개사에 의한 공동연구 「기설 앵커에의 설치·교환이 용이한 신형 앵커 하중계의 개발」(H18.11~H21.9)에서 개발한 것입니다.

보호등급 IP 67상당

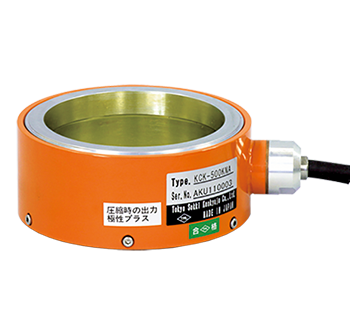

압축 센터홀형 하중계 KCK-NA
특장점
Aki-Mos(기설 앵커 긴장력 모니터링 시스템) 대응 하중계
박형
경량



형번	용량	정격출력	비직선성	허용온도범위
KCK-500KNA	500kN	1.25mV/V	1％RO	－30～＋70℃
		（2500×10－6ひずみ）±10％
KCK-1MNA	1MN	1.4mV/V
		（2800×10－6ひずみ）±10％



KCK NA.pdf

1.00MB



압축 센터홀형 하중계 KCM-NA





10kN～5MNCE
원통형의기왜부에변형게이지를장착한하중계(로드셀)입니다. 용도로는 주로 PC강봉이나 어스 앵커의 긴장력 측정, 인발시험, 타이로드의 축력 측정 등에 사용되고 있습니다. 특히 현장 측정에 매우 적합합니다.

보호등급 IP 67상당

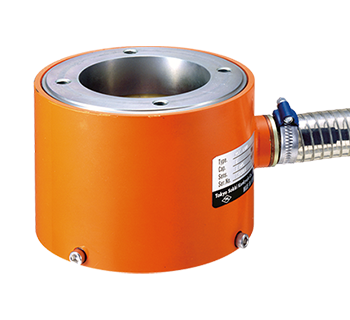

압축 센터홀형 하중계 KCM-NA
특장점
방적 구조
소형으로 취급이 간단함



형번	용량	정격출력	비직선성	허용온도범위
KCM-10KNA	10kN	1.5mV/V	0.5％RO	－20～＋70℃
KCM-20KNA	20kN	（3000×10－6ひずみ）±20％
KCM-50KNA	50kN	1.5mV/V
KCM-100KNA	100kN	（3000×10－6ひずみ）±10％
KCM-200KNA	200kN
KCM-300KNA	300kN
KCM-500KNA	500kN
KCM-1MNA	1MN
KCM-2MNA	2MN		1％RO
KCM-3MNA	3MN
KCM-5MNA	5MN



KCM NA.pdf

1.00MB

압축 센터홀형 하중계 CLC-NA　





50kN～5MNCE
원통형의기왜부에변형게이지를장착한센터홀형하중계(로드셀)입니다. 앵커의 추출 시험이나 연구실 등의 실험에 사용됩니다.

보호등급 IP 65 상당

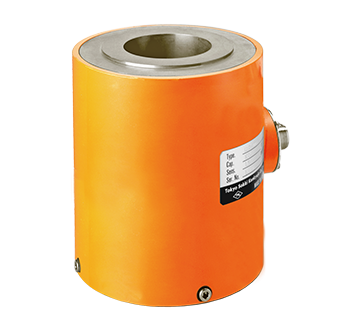

압축 센터홀형 하중계 CLC-NA
특장점
고정밀
소형으로 취급이 간단함

형번	용량	정격출력	비직선성	허용온도범위
CLC-50KNA	50kN	1.5mV/V	0.3％RO	－20～＋70℃
CLC-100KNA	100kN	（3000×10－6ひずみ）±0.5％
CLC-200KNA	200kN
CLC-300KNA	300kN
CLC-500KNA	500kN		0.5％RO
CLC-1MNA	1MN
CLC-2MNA	2MN
CLC-3MNA	3MN
CLC-5MNA	5MN

CLC NA.pdf

1.05MB

압축 센터홀형 하중계 KCC-NA　

200kN～1MNCE
플랜지가 달린 센터 홀형 하중계(로드 셀)입니다. 센터홀 직경을 크고 키를 낮췄기 때문에 거의 모든 앵커 공법에 사용할 수 있습니다. 어느 정도의 편심 하중으로도 안정적인 측정이 가능합니다.

보호등급 IP 67상당

압축 센터홀형 하중계 KCC-NA
특장점
큰 센터홀 지름
상하 플랜지 장착
편심 하중의 영향이 작다
방적 구조

형번	용량	정격출력	비직선성	허용온도범위
KCC-200KNA	200kN	1mV/V	1％RO	－20～＋70℃
KCC-500KNA	500kN	（2000×10－6ひずみ）±10％
KCC-1MNA	1MN

KCC NA.pdf

1.02MB



센터홀형하중계 KCG-NA 200kNCE



교량 등의 스트랜드 정착부에 설치 가능한 소형이며 저렴한 센터 홀형 하중계(로드 셀)입니다.

보호등급 IP 67상당

센터 홀형 하중계(로드 셀) KCG-NA
특장점
소형 경량
고출력, 고정밀, 저가
코팅에 의한 방수, 기계적 보호
취급이 용이함

형번	용량	정격출력	비직선성	허용온도범위
KCG-200KNA	200kN	2.25mV/V	0.5％RO	－30～＋70℃
		（4500×10－6ひずみ）±10％

KCG NA.pdf

1.07MB
