TML, CLM-NB, 압축로드셀,

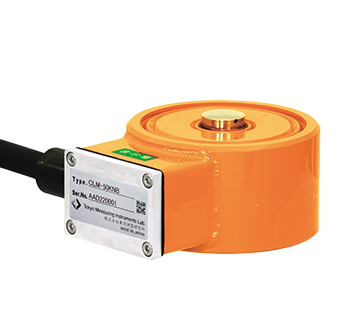

압축형고정밀하중계CLM-NB10kN~500kN



밀봉 구조를 한 불활성 가스 봉입형 하중계(로드 셀)입니다. 기왜부에 전단보를 사용하여 고정밀로 고출력 특성을 얻을 수 있으며 안정성도 뛰어납니다. 용도로는 시험기 등에 널리 사용되고 있습니다.

보호등급 IP 65 상당

형번	용량	정격출력	비직선성	허용온도범위
CLM-10KNB	10kN	2.5mV/V	0.03％RO	－30～＋80℃
CLM-20KNB	20kN	（5000×10－6ひずみ）±0.2％
CLM-50KNB	50kN
CLM-100KNB	100kN
CLM-200KNB	200kN
CLM-500KNB	500kN



CLM-NB.pdf

1.01MB

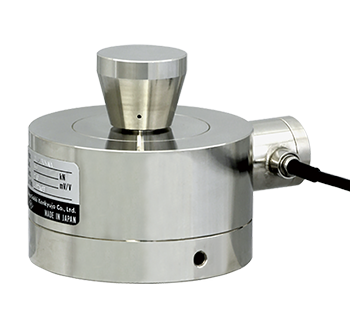

압축형고정밀하중계CLJ-NA5kN~30kNCE





JIS B 7728 '일축 시험기의 검증에 사용하는 역계의 교정 방법'을 고려하여 설계된 하중계(로드 셀)입니다. 일축 압축 시험기의 검증용으로 최적입니다.
JIS B 7728에 의한 하중계 교정은 별도로 말씀해 주십시오.

보호등급 IP 65 상당

型名容量定格出力非直線性許容温度範囲

CLJ-5KNA	5kN	2mV/V （4000×10－6ひずみ）以上	0.05％RO	－30～＋80℃
CLJ-10KNA	10kN
CLJ-20KNA	20kN
CLJ-30KNA	30kN

CLJ-NA.pdf

1.02MB

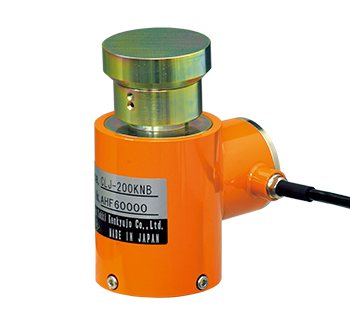

압축형고정밀하중계CLJ-NB  50kN~10MN





JIS B 7728 '일축 시험기의 검증에 사용하는 역계의 교정 방법'을 고려하여 설계된 하중계(로드 셀)입니다.
일축 압축 시험기의 검증용으로 최적입니다.
JIS B 7728에 의한 하중계 교정은 별도로 말씀해 주십시오.

보호등급 IP 67상당

압축형 고정밀도 하중계 CLJ-NB
특장점
비직선성이 0.05%RO인 고정밀
원격 감지 대응 info

형번	용량	정격출력	비직선성	허용온도범위
CLJ-50KNB	50kN	2mV/V	0.05％RO	－20～＋70℃
CLJ-100KNB	100kN	（4000×10－6ひずみ）以上
CLJ-200KNB	200kN
CLJ-300KNB	300kN
CLJ-500KNB	500kN
CLJ-1MNB	1MN
CLJ-2MNB	2MN
CLJ-3MNB	3MN
CLJ-5MNB	5MN
CLJ-10MNB	10MN

CLJ-NB.pdf

1.06MB
