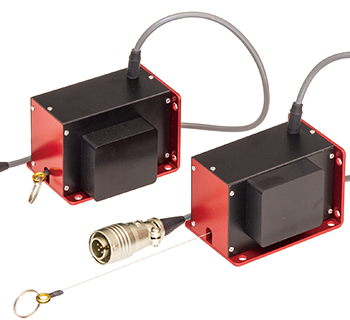

TML 와이어 변위계 WD-A

와이어식변위계WD-A250mm~1000mm

큰 변위를 측정하기 위한 변위계입니다. 측정은 스테인리스 와이어의 서랍으로 행해지지만, 와이어의 장력은 변위량에 관계없이 일정합니다. 소형 경량이며 고정밀 변위계입니다.
보호등급 IP 20상당

WD-A
특장점
저속도 변위 측정 시 안정성 향상
소형 경량
큰변위측정가능
와이어의 장력이 일정함
취급이 간단함



TypeCapacityRated outputSensitivity（×10－6strain/mm）Non-linearityTemperaturerange

WD-250A	250mm	5mV/V (10000×10-6 strain) ±0.3%	40	0.3％RO	-10 to +80 ℃ (no condensation)
WD-500A	500mm		20
WD-1000A	1000mm		10



※ 변위 속도가 0.1mm/s 이하에서는 스파이크 노이즈가 발생할 수 있습니다



출력 극성


측정치는 와이어를 인출하는 방향에 대해 플러스 방향으로 움직입니다.
